ISL80031A

概要

ISL80030、ISL80030A、ISL80031、およびISL80031Aは、高効率、モノリシック、同期整流降圧DC/DCコンバータで、2.7V～5.5Vの入力電源から最大3Aの連続出力電流を供給できます。これらのデバイスはピーク電流モード制御アーキテクチャを採用しており、非常に低いデューティサイクル動作が可能です。1MHzまたは2MHzのスイッチング周波数で動作するため、優れた過渡応答を提供し、小型インダクタの使用が可能です。安定性にも優れています。 ISL80030、ISL80030A、ISL80031、およびISL80031Aは、効率を最大化するために非常に低いr_DS(ON) MOSFETを内蔵しています。さらに、ハイサイドMOSFETはPMOSであるため、ブートコンデンサが不要になり、外付け部品数が削減されます。100%デューティサイクルで動作可能です。

ISL80030およびISL80030AはPWMパルス幅変調動作用に構成されており、高速過渡応答を提供するため、出力ノイズとRF干渉を低減できます。 ISL80031およびISL80031Aは、PFM不連続導通動作用に構成されており、軽負荷時のスイッチング損失を低減することで高効率を実現します。これらのデバイスは、熱性能を向上させる露出パッド付きの省スペース8 Ld 2mm x 2mm DFN Pbフリーパッケージで提供されます。コンバータの占有面積は64mm2未満です。

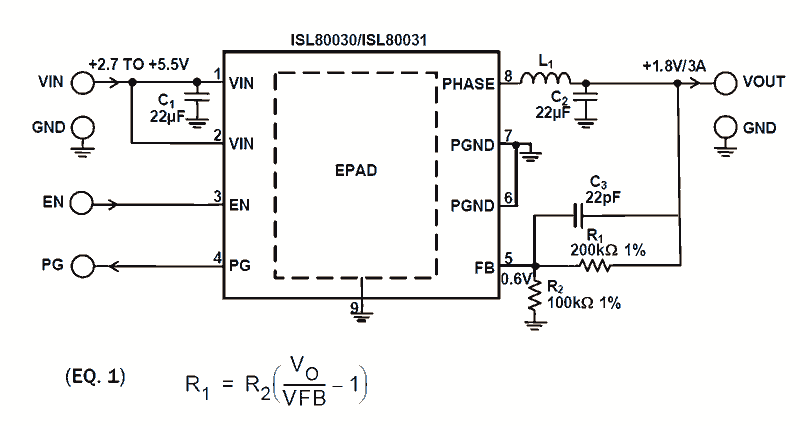

V_IN範囲: 2.7V to 5.5V
最大3Aの出力電流
スイッチング周波数: 1MHzまたは2MHz
静止電流: 35μA (ISL80031およびISL80031A)
過電流および短絡保護
過温度/過熱保護
負電流保護
パワー・グッドおよびイネーブル
100%デューティサイクル
ソフトスタートおよびソフトストップ内蔵
V_IN低電圧ロックアウトおよびV_OUT過電圧保護
最大95%のピーク効率

ドキュメント


分類	タイトル	日時
データシート	ISL80030, ISL80030A, ISL80031, ISL80031A Datasheet PDF 1.36 MB	2017年5月25日
製品変更通知	PCN20029A - Alternate bond wire material and assembly facility of the listed Renesas QFN packaged products PDF 326 KB	2021年5月21日
アプリケーションノート	AN9208: High Frequency Power Converters PDF 592 KB	2018年2月1日
Product Advisory	PA17050 - Datasheet specification change for Listed Intersil ISL80030, ISL80030A, ISL80031, ISL80031A products PDF 85 KB	2017年11月20日
アプリケーションノート	AN9210: A New Pspice Subcircuit For The Power MOSFET Featuring Global Temperature Options PDF 650 KB	2001年12月21日
アプリケーションノート	AN9209: A Spice-2 Subcircuit Representation For Power MOSFETs Using Empirical Methods PDF 387 KB	1998年8月13日
アプリケーションノート	AN7244: Understanding Power MOSFETs PDF 349 KB	1998年8月12日
7件

設計・開発

ISL80031ADEMO1Z

Demonstration

詳しくはこちら

Sync Buck Converter Demo Board with 2.7V to 5.5V Vin Range and a 1.8V 3A Output

The ISL80031ADEMO1Z demonstration board provides a simple platform for evaluating the performance of the ISL80031A low quiescent current mode converters.

These...

主要ドキュメント:

ISL8003xDEMO1Z User Guide

IEEE 1588 Solution Reference Design Board

CN268-IEEE1588POCZ

Development

詳しくはこちら

IEEE 1588ソリューション開発キット

このIEEE 1588ソリューション開発キットは、マスタとスレーブ間の最大<50nSecのクロック同期を実証し、5Gネットワークの正確な同期信号を再構築します。

IEEE 1588 は、コンピュータネットワーク内のクロックを同期するために使用される PTP (Precision Time Protocol) システムです。...

主要ドキュメント:

IEEE 1588 Solution User's Manual

Lab on the Cloud を利用可能

PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。

ラボをクラウド上で起動

RZ/V2H-EVK

Evaluation

詳しくはこちら

RZ/V2H Quad-core Vision AI MPU Evaluation Kit

RZ/V2H AI MPU評価キット（RTK0EF0168C04000BJ）は、RZ/V2HクアッドコアVision AI MPUの評価に最適な評価ボードキットです。CPUボードとEXPボードで構成されています。本評価キットはRZ/V2Hの標準ソフトウェアパッケージに対応しており、低消費電力AI推論，Video...

主要ドキュメント:

RZ/V2H Evaluation Board Kit (Secure Type) ハードウェアマニュアル

RZ/T2H-EVKIT

Evaluation

詳しくはこちら

RZ/T2H Evaluation Board Kit

RZ/T2H Evaluation Board Kitは、RZ/T2H MPUの評価・開発キットです。オンボードエミュレータを搭載しているので、付属のケーブルをPCに接続するだけで評価を開始できますギガビットイーサネットPHY、不揮発性メモリ、LPDDR4メモリなど豊富な機能を持つICを搭載しており...

主要ドキュメント:

RZ/T2H Evaluation Board Kit ユーザーズマニュアル

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

Processing table

	Pkg. Type	Carrier Type	Moisture Sensitivity Level (MSL)	ご購入 / サンプル
(1) アクティブ (1) Obsolete / NRND / LTB	DFN	Reel	3	サンプルを入手購入/見積
型名	Logical Operator	Logical Operator	Logical Operator	Logical Operator
ISL80031AFRZ-T circleアクティブ memoryPkg. Info spa Env. Documentation view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	DFN	Reel	3	サンプルを入手, 購入/見積
