概要

Renesas RA4W1グループは、電力効率の高いRA4シリーズの製品で、RAファミリでは初めてBluetooth? 5.0 Low Energyに対応しています。Bluetooth 5.0 Low Energy、Arm? Cortex?-M4コアに加えて、IoT機器に不可欠なセキュリティ機能、タッチキー、USB、CANなどの豊富な周辺機能を内蔵しており、システムの省電力化、低コスト化に貢献します。Bluetooth 5.0 Low Energyのロングレンジやメッシュネットワークなどのフル機能のサポートと、優れた受信性能を実現しています。またFreeRTOSをベースとして採用したFlexible Software Package (FSP)をソースコードで提供しており、用途に応じて自由に使用することが可能です。

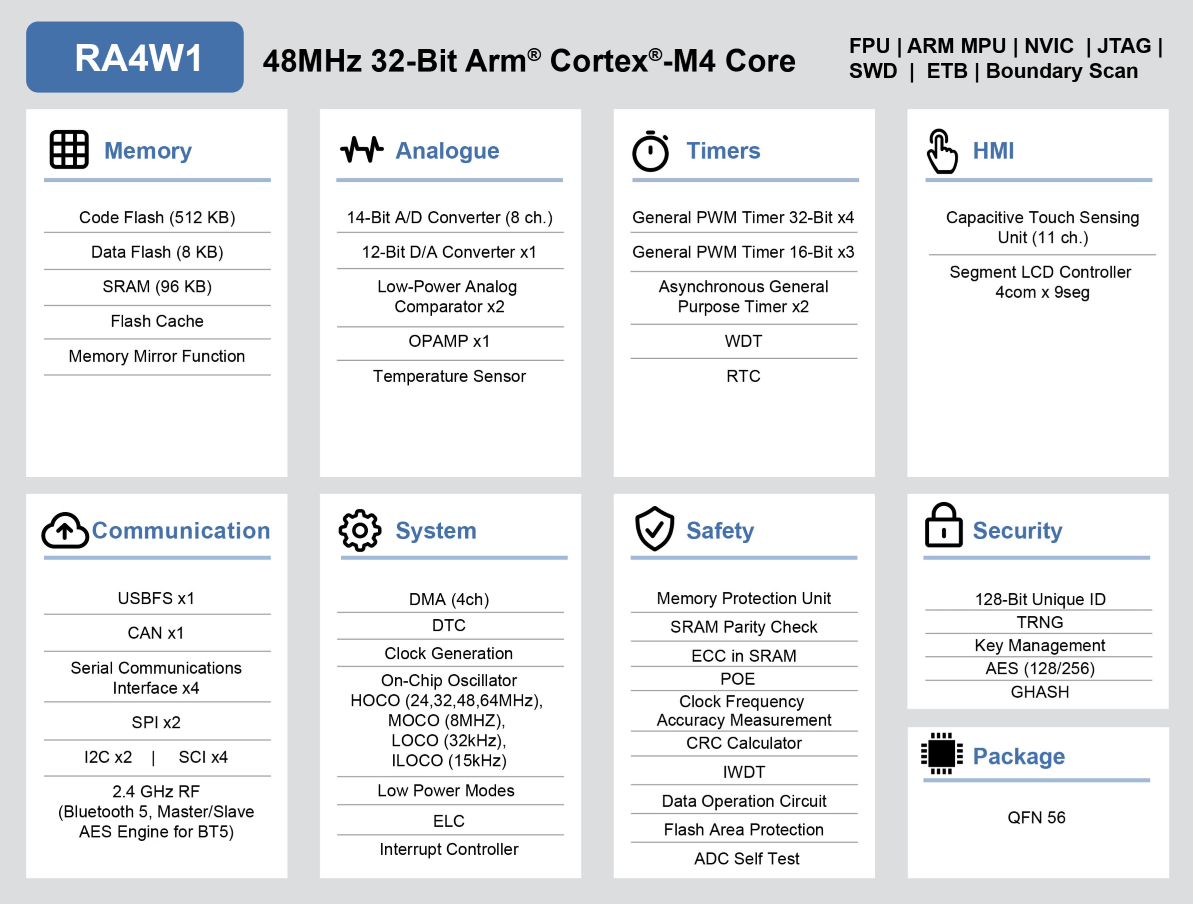

RA4W1 Block Diagram
RA4W1 Block Diagram
  • 48MHz Arm? Cortex?-M4
  • 512KBフラッシュメモリと96KB SRAM
  • 8KBデータフラッシュ
  • 7mm × 7mm QFN 56ピンパッケージ
  • 静電容量式タッチセンサユニット
  • セグメントLCDコントローラ
  • USB2.0フルスピード
  • CAN 2.0B
  • SCI (UART、簡易SPI、簡易I2C)
  • SPI/ I2Cマルチマスタインタフェース
  • Bluetooth 5.0 Low Energy対応 2.4GHz無線
  • LE 1M, 2M, Coded PHY, LE advertising extension 対応
  • SCE5 (AES128/256、GHASH、TRNG) 搭載

アプリケーション

  • セキュリティ関連（火災検知、盗難検知、制御パネル）
  • 計測機器（電力メータ、 自動検針）
  • 産業機器（ロボティクス、自動販売機、工業ミシン）
  • ヘルスケア、活動量計
  • スマートホーム、リモート制御玩具など

ドキュメント

設計・開発

ソフトウェア／ツール
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
RA ファミリ QEとFSPを使用した静電容量タッチアプリケーションの開発静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド静電容量センサマイコン 静電容量センサユニット ソフトウエアフィルタ サンプルプログラム静電容量センサマイコン 静電容量センサユニット ソフトウエアフィルタ サンプルプログラム
静電容量センサマイコン QE for Capacitive Touch アドバンスドモード(高度な設定)パラメータガイド静電容量センサマイコン 静電容量タッチ導入ガイド
 Solution Toolkit ルネサス
RA Flexible Software Package (FSP)
FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。 注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
ダウンロード
Securing Data at Rest Utilizing the Renesas Security MPUソフトウェアIPと機密データの保護組み込み IoT 設計におけるセキュリティ課題を 解決するソリューションコネクテッドワールドにおけるセキュリティとはRA Azure IoT Cloud Connectivity Solution
Migrating Projects to New FSP VersionInjecting Plaintext User Keys – Application ProjectRA family BLE sample applicatione² studioからIARまたはKeilへのアプリケーションコンバートSecuring Data at Rest Utilizing the Renesas Security MPU
 Software Package ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
Bluetooth® Low Energy対応開発支援ツール QE for BLE
Bluetooth® Low Energyを使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e2 studio用拡張機能] [Support MCU/MPU: RA, RX, RL78]
ダウンロード
RA4W1グループ Bluetooth LE Profile API Document ユーザーズマニュアルRA4W1 Group Bluetooth LE Profile API Sample CodeBluetooth LE マイコン/モジュール プロファイル開発者ガイド アプリケーションノート Rev.1.10
 Solution Toolkit ルネサス
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
ダウンロード
HS300x Sample application - Sample Code
 Sensor ルネサス
統合開発環境 e² studio RAファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
SEGGER emWin GUI Library for Renesas RA Products
SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
 Imaging SEGGER
SEGGER J-Link and J-Trace PRO
The J-Link debug probes offer full support for RZ Family MPUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
 Emulator SEGGER
IAR Embedded Workbench for Arm
IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.
 IDE and Coding Tool IAR Systems
Arm® Keil® MDK
Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
 IDE and Coding Tool Arm® Keil® MDK Arm®
2件 追加表示
13件
EK-RA4W1 Kit

EK-RA4W1

Evaluation
詳しくはこちら

RA4W1 MCUグループ評価キット

EK-RA4W1 評価キットを使用すると、RA4W1 MCUグループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と様々な IDE を使用して、組込みシステム向けアプリケーションを開発することができます...

主要ドキュメント:
EK-RA4W1 – Quick Start Guide
EK-RA4W1 ユーザーズマニュアル
EK-RA4W1v1 - Design Package

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Carrier Type
    CPU
    Operating Freq (Max) (MHz)
    Program Memory (KB)
    Data Flash (KB)
    RAM (KB)
    ECC SRAM
    Lead Count (#)
    Pkg. Type
    Pkg. Dimensions (mm)
    Pitch (mm)
    I/O Ports
    Supply Voltage (V)
    Temp. Range
    External Memory Bus (bit)
    Floating Point Unit
    DMAC or DTC
    External Interrupt Pins (#)
    USB FS (host ch/device ch)
    USB HS (host ch/device ch)
    Ethernet (ch)
    CAN (ch)
    CAN-FD (ch)
    SCI or UART (ch)
    SPI (ch)
    I2C (#)
    I3C (ch)
    LIN (#)
    SSI (ch)
    QSPI Interface (#)
    OSPI (ch)
    SDHI (ch)
    Capacitive Touch Sensing Unit (ch)
    Camera I/F (Parallel)
    Segment LCD Controller
    Wireless
    IrDA
    PWM Output (pin#)
    32-Bit Timer (ch)
    16-bit High Res Timer (ch)
    16-bit Enhanced Timer (ch)
    16-Bit Timer (ch) (#)
    8-Bit Timer (ch)
    Asynchronous General Purpose Timer (ch)
    Watchdog Timer (ch)
    24-Bit Sigma-Delta A/D Converter (ch)
    16-Bit A/D Converter (ch)
    14-Bit A/D Converter (ch)
    12-Bit A/D Converter (ch)
    10-Bit A/D Converter (ch)
    12-Bit D/A Converter (ch)
    8-Bit D/A Converter (ch)
    High-Speed Analog Comparator (ch)
    Low-Power Analog Comparator (ch)
    PGA (ch)
    OPAMP (ch) (#)
    Temperature Sensor (ch) (#)
    RTC
    LVD or PVD
    Security & Encryption
    Power-On Reset
    Sub-clock (32.768 kHz)
    On-chip Oscillator
    Debug Interface
    Replacement Product
    Replacement Remark
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R7FA4W1AD2CNG#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		TBD Bulk (Tray) Arm Cortex-M4 48 512 8 96 はい 56 QFN 7 x 7 x 0.9 0.4 34 1.8 - 3.6 Ta=-40 to 85°C No Single DMAC&DTC 12 ( 1 / 1 ) ( 0 / 0 ) 0 1 0 4 2 2 0 0 0 0 0 0 11 No Yes Bluetooth 5.0 いいえ 16 4 0 0 3 0 2 2 0 0 8 0 0 1 2 0 1 0 1 1 はい はい 128-bit Unique ID, AES(128/256), GHASH, TRNG はい はい はい JTAG/SWD 3 5.024 サンプルを入手,
