RA2A1 MCUグループ評価キット
EK-RA2A1 評価キットを使用すると、RA2A1 MCUグループの機能を容易に 評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と様々な IDE を使用して、組込みシステム向けアプリケーションを開発することができます...
概要
説明
EK-RA2A2 評価キットを使用すると、RA2A2 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と e2 studio IDEを使用して、組込みシステム向けアプリケーションを開発することができます。 EK-RA2A2ボードの豊富な機能と、定評あるエコシステムアドオンを選択いただくことで、お客様のアイデアを実現へと導きます。
はじめに
クイックスタート サンプルプロジェクトを実行する
- EK-RA2A2 ボードには、クイックスタート サンプルプロジェクトがあらかじめフラッシュメモリに書き込まれています（ソースコードは、EK-RA2A2 Example Project Bundleをご参照ください。）
- 5V電源に接続されたmicro USB デバイス ケーブルを使用して、USB デバッグ ポート (J10) を介してEK-RA2A2 ボードの電源を入れます。 白色の電源 LED が点灯します。
- クイックスタート サンプルプロジェクトを実行すると、青色のユーザ LED が点滅し始めます。
- クイックスタート サンプル プロジェクトの追加機能については、『 EK-RA2A2 – クイック スタート ガイド 』を参照してください。
組込みアプリケーションを開発する
- クイックスタートサンプルプロジェクトの変更 – クイックスタートサンプルプロジェクトのインポート、変更、ビルドの手順については、『 EK-RA2A2 クイックスタートガイド 』を参照してください。
- 他のサンプルプロジェクトの1つから始める – RA2A2 MCU グループさまざまな周辺機能を確認するには、あらかじめ多数用意されているEK-RA2A2 Example Project Bundleのサンプルプロジェクトから選択します。 これらのサンプルプロジェクトは、カスタムアプリケーションを開発する際の出発点としてお役立て下さい。
カスタムハードウェアを構築する
- 使えるプロトタイプの構築を始める - EK-RA2A2 ボードを利用し、エコシステムアドオンを選択してください。
- カスタムハードウェアを構築する – EK-RA2A2 デザインパッケージで提供される設計および製造情報を参照し、カスタムハードウェアを開発してください。

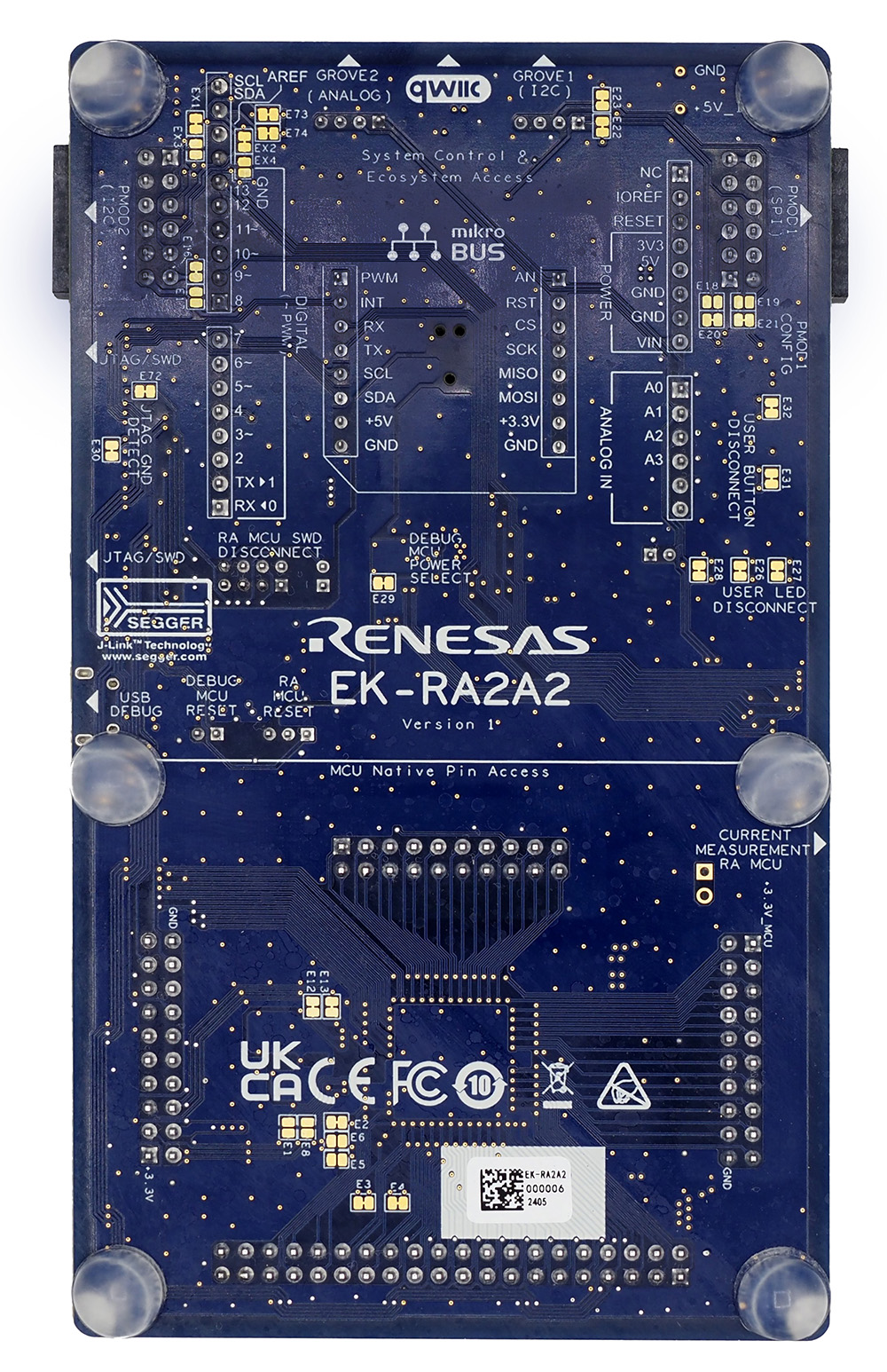

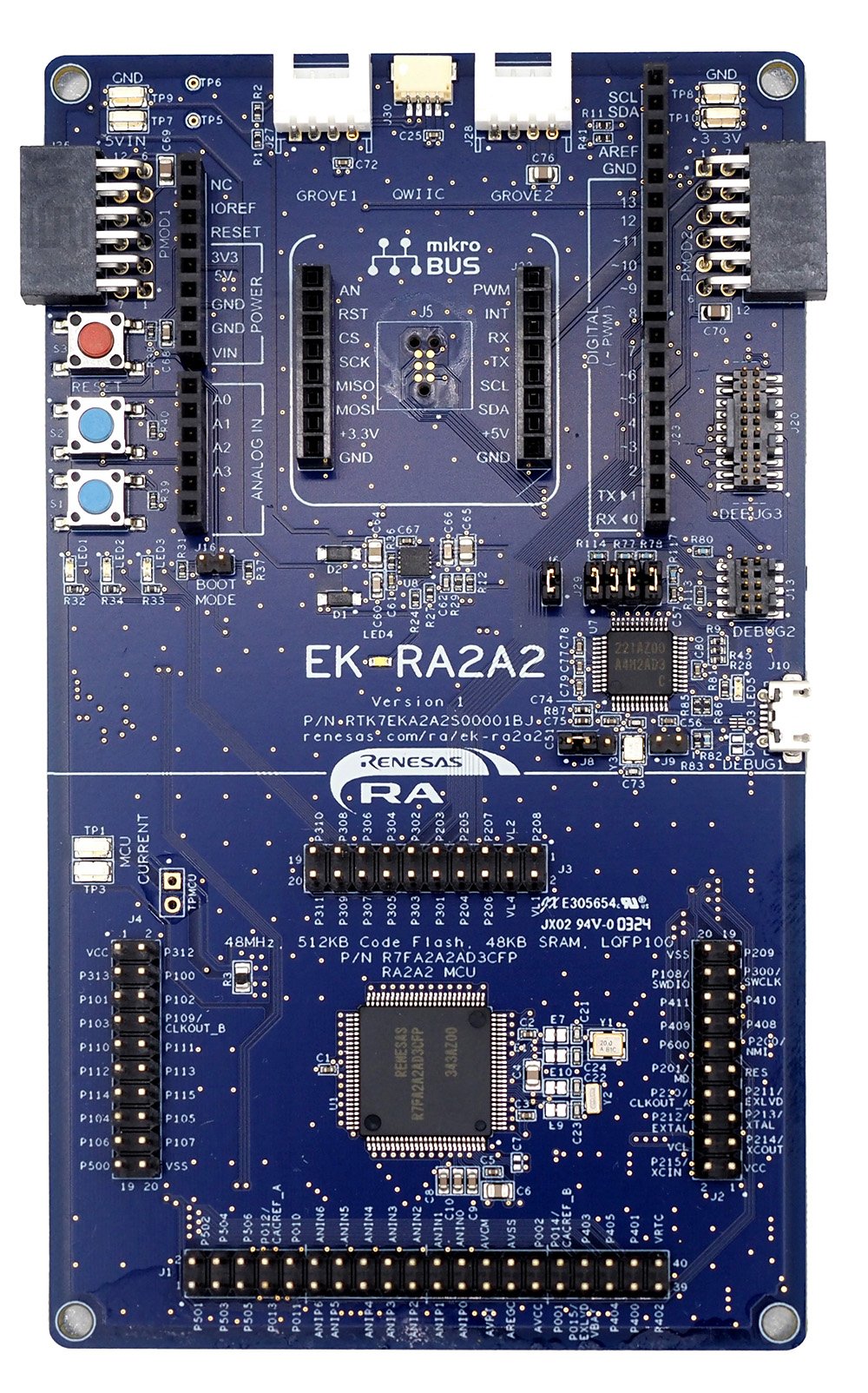

特長
- MCU ネイティブ ピン アクセス
- R7FA2A2AD3CFP MCU
- 48MHz、Arm® Cortex-M23®コア
- 512KBコードフラッシュ(デュアルバンク)、48KB SRAM
- 100ピン、LQFPパッケージ
- 3 x 20ピンおよび1 x 40ピンオスヘッダによるネイティブピンアクセス
- 高精度な消費電流測定のためのMCU電流測定ポイント
- 複数のクロック・ソース - RA MCU発振器およびサブクロック発振器の水晶振動子により、高精度の32.768kHz基準クロックを提供。
- RA MCU内蔵発振器 (48MHz, 8MHz, 32.768kHz)を利用可能
- エコシステムおよびシステム制御アクセス
- 2つの5V入力ソース
- USB(デバッグ)
- 外部電源(表面実装クランプ・テスト・ポイントと電源入力ビアを使用)
- SEGGER J-Link™オンボードプログラマおよびデバッガ
- 3つのデバッグモード
- デバッグオンボード(SWD) – J-Link経由
- デバッグ入力(SWD) – J-Link、Arm® Keil® ULINK™、IAR I-jet™、Renesas E2/E2 Liteなど経由
- デバッグ出力(SWD、JTAG) – J-Link経由
- ユーザ LED とボタン
- 3つのユーザーLED(赤、青、緑)
- 電源入力を示す電源LED(白色)
- デバッグ接続を示すデバッグ LED (黄)
- 2つのユーザーボタン
- 1つのリセットボタン
- 5つのエコシステム拡張機能
- Seeed Grove® システム(I2C/アナログ)コネクタ x 2
- SparkFun® Qwiic® コネクタ
- Digilent Pmod™ (SPI および I2C) コネクタ x 2
- Arduino™ (Uno R3) コネクタ
- MikroElektronika™ mikroBUS™コネクタ
- MCU ブート構成用ジャンパ
- 2つの5V入力ソース
- キット内容: EK-RA2A2 v1ボード、micro USBデバイスケーブル(Type-Aオス-micro-Bオス)
アプリケーション
- エネルギー管理制御システム
- 産業オートメーション
- ビルディングオートメーション
- 家庭用電化製品
- 医療・ヘルスケア
- デジタル家電・コンシューマ製品
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| クイックスタートガイド | PDF 1.47 MB 英語 | |
| マニュアル－開発ツール | PDF 2.03 MB 英語 | |
| 回路図 | ZIP 80.16 MB | |
| アプリケーションノート | PDF 168 KB | |
| ツールニュース－リリース | PDF 251 KB 英語 | |
| パンフレット | PDF 484 KB 英語 | |
6件
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| アナログフロントエンド対応開発支援ツール QE for AFE アナログフロントエンド(AFE)を内蔵したマイコン向けに高精度なセンシングを行う組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e2 studio用拡張機能] [スタンドアロン版][Support MCU/MPU: RA, RX]
|
Solution Toolkit | ルネサス |
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| 統合開発環境 e² studio Eclipseベース ルネサス統合開発環境
[Support MCU/MPU: RA, RE, RX, RL78, RH850, Renesas Synergy, RZ]
|
IDE and Coding Tool | ルネサス |
4件
|
||
サンプルコード
関連ボード＆キット
RA2L1 MCUグループ評価キット
EK-RA2L1 評価キットを使用すると、RA2L1 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2L1ボードの豊富な機能と...
RA2E1 MCUグループ評価キット
EK-RA2E1 評価キットを使用すると、RA2E1 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2E1ボードの豊富な機能と...
RA2E2 MCUグループ評価キット
EK-RA2E2 評価キットを使用すると、RA2E2 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2E2ボードの豊富な機能と...
RA2E1 Fast Prototyping Board
RA2E1 Fast Prototyping Boardは、R7FA2E1A93CFMマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。E2エミュレータLiteを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。さらにArduino UnoおよびPmod™インタフェースを標準搭載...
主要ドキュメント:
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
RA2E2 Fast Prototyping Board
RA2E2 Fast Prototyping Boardは、RA2E2マイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。E2エミュレータ OBを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。さらにArduino UnoおよびPmod™インターフェースを標準搭載...
Fast Prototyping Board for RA2E3 MCU Group
RA2E3 Fast Prototyping Boardは、R7FA2E3073CFLマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。SEGGER J-Link™を内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。さらにArduino Uno™およびPmod™インタフェースを標準搭載...
主要ドキュメント:
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
RA2A2 48 MHz Arm® Cortex®-M23 Core MCU
An overview of the ultra-low power, feature-rich MCUs ideal for global energy management and a variety of industrial applications. Get all the details on the RA2A2 page.
Video List
ニュース＆ブログ
| 産業用センサや計測機器、スマートメータ向けに豊富な周辺機能を搭載したマイコン「RA2A2」を発売 | ニュース | 2024年3月21日 |
| 省エネ社会におけるマイコンのとりくみ | ブログ | 2024年3月20日 |
| Develop Faster Using Example Projects for RA MCU Innovation Kits for IoT | ブログ | 2021年12月3日 |
| Quickly Programming RA MCU Innovation Kits for IoT | ブログ | 2021年12月3日 |
| Accelerate Debugging Using RA MCU Innovation Kits for IoT Applications | ブログ | 2021年11月15日 |
| Beginning to Innovate Has Never Been Easier | ブログ | 2021年11月11日 |
認証
EK-RA2A2 キットは、以下の認証/規格を満たしています。 免責事項、注意事項、認証の詳細については EK-RA2A2 ユーザーズマニュアルをご参照ください。
EMC/EMI 規格
- FCC Notice (Class A) – Part 15
- カナダ イノベーション・科学経済開発省 ICES-003 準拠: CAN ICES-3 (A)/NMB-3(A)
- CE Class A (EMC Directive 2004/108/EEC)
- 台湾 CNS 規格 13438、C6357 準拠、Class A 限定
- オーストラリア/ニュージーランド AS/NZS CISPR 32:2015、Class A
環境対応、廃棄物、リサイクル、廃棄基準
- 欧州 RoHS
- 中国 SJ/T 113642014、10年間の環境保護使用期限
安全規格
- UL 94V-0
