RL78/G1A (R5F10ELEAFB) Target Board
オンチップデバッギングエミュレータE2、E2Lite、E1(保守製品)と接続して、簡単に対応マイコンを評価していただけるCPUボードです。
E1エミュレータ生産中止及び後継品のご案内
E1エミュレータは使用部品の EOL(生産終了)に伴い、生産を終了させていただくことになりました。

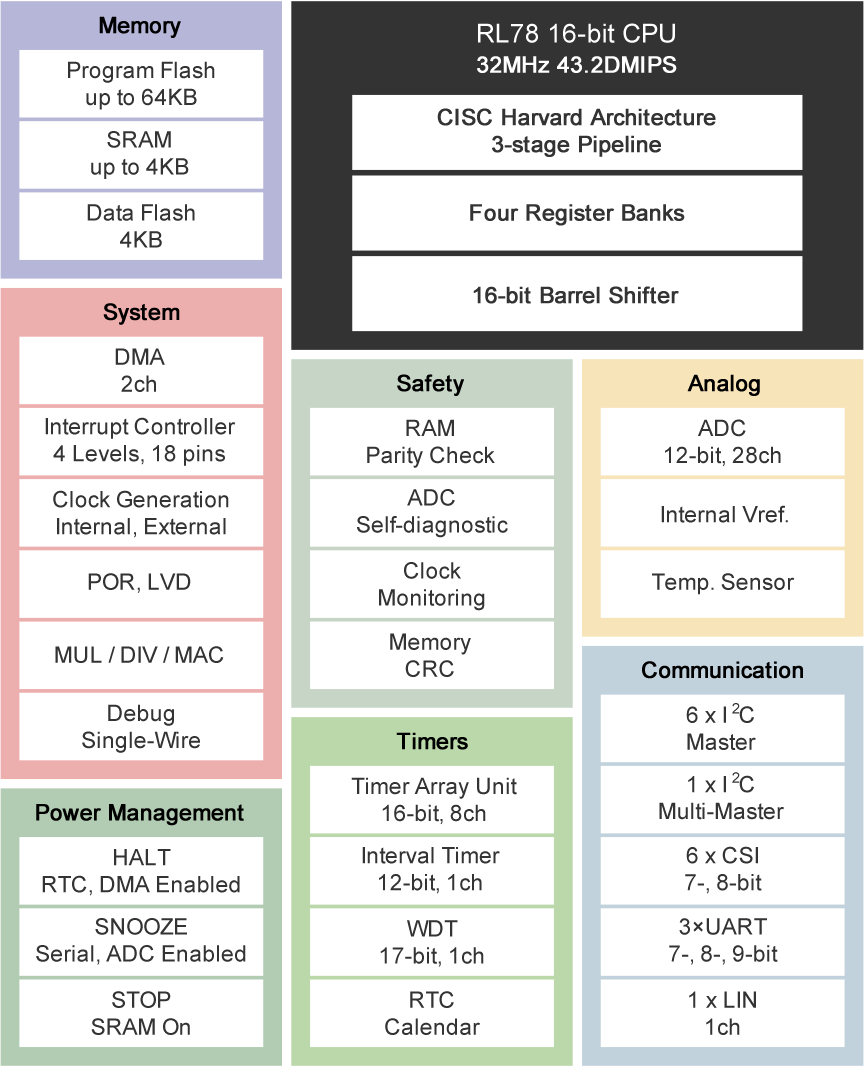

RL78/G1AマイコンはCPU動作時:66μA/MHz、スタンバイ (STOP) 時:230nAの業界最小レベルの低消費電流と、43.2DMIPS (32MHz時) の高性能を両立。高精度12ビットA/Dコンバータ、発振子、不揮発メモリ、安全機能 (ハードウェアの不正動作を検出する機能)の搭載により、欧州の家電安全規格 (IEC60730) にも対応可能。25-64ピンでLGA/BGAなどの小型パッケージをラインアップし、民生・産業向けのセンサ応用機器に最適です。
オンチップデバッギングエミュレータE2、E2Lite、E1(保守製品)と接続して、簡単に対応マイコンを評価していただけるCPUボードです。
E1エミュレータ生産中止及び後継品のご案内
E1エミュレータは使用部品の EOL(生産終了)に伴い、生産を終了させていただくことになりました。
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
PLP |
Program Memory (KB) |
RAM (KB) |
Lead Count (#) |
Temp. Range |
I/O Ports |
Timer |
ADC |
Moisture Sensitivity Level (MSL) |
Price (USD) | 1ku |
ご購入 / サンプル |
|
---|---|---|---|---|---|---|---|---|---|---|---|
型名 | |||||||||||
2028 Dec | 64 | 4 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | 1.741 | ||
2028 Dec | 64 | 4 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
R5F10EGAAFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 16 | 2 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | 1.09 | |
2034 Dec | 16 | 2 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | |||
2028 Dec | 16 | 2 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 16 | 2 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
R5F10EGCAFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 32 | 2 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | ||
2034 Dec | 32 | 2 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | |||
R5F10EGDAFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 48 | 3 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | ||
2034 Dec | 48 | 3 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | |||
R5F10EGEAFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 64 | 4 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | 1.2 | |
2034 Dec | 64 | 4 | 48 | -40 to 85°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | |||
2028 Dec | 32 | 2 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 32 | 2 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 48 | 3 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 48 | 3 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 64 | 4 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 64 | 4 | 25 | -40 to 105°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2027 Dec | 48 | 3 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 48 | 3 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 32 | 2 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 32 | 2 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
R5F10ELDAFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 48 | 3 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | ||
R5F10ELDAFB#X0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 48 | 3 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | 1.452 | |
R5F10ELCAFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 32 | 2 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | ||
2034 Dec | 32 | 2 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
R5F10ELEAFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 64 | 4 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | ||
R5F10ELEAFB#X0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 64 | 4 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | 1.565 | |
2027 Dec | 64 | 4 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 64 | 4 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 32 | 2 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 32 | 2 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 64 | 4 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | 1.948 | ||
2027 Dec | 64 | 4 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 48 | 3 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2027 Dec | 48 | 3 | 64 | -40 to 85°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | |||
2028 Dec | 16 | 2 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 16 | 2 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 32 | 2 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 32 | 2 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 48 | 3 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
2028 Dec | 48 | 3 | 25 | -40 to 85°C | 19 | 8-bit x 4-ch, 16-bit x 8-ch | 12-bit x 13-ch | 3 | |||
R5F10ELDGFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 48 | 3 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | 1.671 | |
R5F10ELDGFB#X0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 48 | 3 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | ||
R5F10ELEGFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 64 | 4 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | ||
R5F10ELEGFB#X0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 64 | 4 | 64 | -40 to 105°C | 56 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 28-ch | 3 | 1.777 | |
R5F10EGAGFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 16 | 2 | 48 | -40 to 105°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | ||
2034 Dec | 16 | 2 | 48 | -40 to 105°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | |||
R5F10EGCGFB#V0 circleアクティブ
shopping_cart
今すぐ購入する
|
2034 Dec | 32 | 2 | 48 | -40 to 105°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 | 1.382 | |
2034 Dec | 32 | 2 | 48 | -40 to 105°C | 42 | 12-bit x 1-ch, 16-bit x 8-ch | 12-bit x 24-ch | 3 |
|
