概要

RL78/G1HマイコンはIEEE802.15.4e/gに対応し、RF受信待ち受け時5.8mA(3.3V)と業界最小レベルの低消費電流を実現しました。アンテナ接続のために必要となるバラン回路、フィルタ回路を内蔵しており、アンテナ接続のための回路設計が容易なうえ、外付け部品を削減できるため、製品コストの低減に貢献します。IEEE802.15.4e/g準拠のハードウェアを内蔵し、RF通信時のCPU負荷が低減できます。 なおマイコンと組み合わせて使用できるIEEE802.15.4e/g準拠のトランシーバRAA604S00もご用意しています。

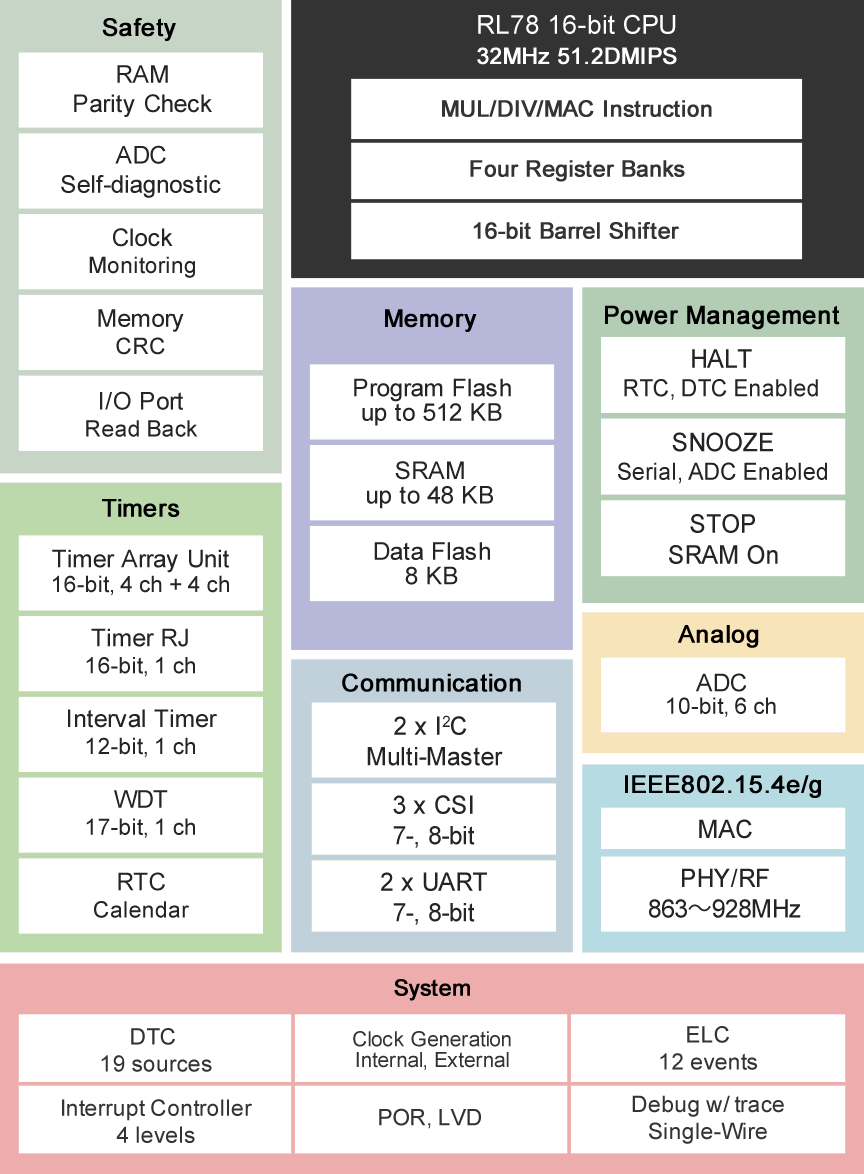

RL78/G1H Block Diagram
RL78/G1H Block Diagram
  • CPU: RL78 core, Max. 32MHz
  • RF frequency range: 863 to 928 MHz
  • Data rate: 2FSK/GFSK; up to 300 kbps
  • Voltage: 1.8V to 3.6V
  • Package: 64-pin HVQFN
  • Memory: SRAM Max. 48KB, Program Flash Max. 512KB
  • Timer: 16-bit Timer (ch) x 9, Watchdog Timer (ch) x 1, 12-bit Interval Timer x 1 ch
  • PWM:
  • Analog function: 10-bit A/D Converter (ch) x 6
  • On-chip Oscillator Freq. (MHz): High-Speed: 32, 24, 16, 12, 8, 4, 1MHz
    Low-speed: 15kHz
  • Others: RTC, Power-On Reset, Low Voltage Detection
  • RF frequency range: 863 to 928 MHz
  • Data rate: 2FSK/GFSK; up to 300 kbps
  • Timer: 32-bit timer function
  • Voltage: 1.8V to 3.6V
  • Package: 32-pin HVQFN (5×5) (0.5 mm pitch)

アプリケーション

  • 家電
  • メータ
  • Sub-GHz帯無線通信ソリューション

ドキュメント

設計・開発

ソフトウェア／ツール
RL78ファミリ用 FATファイルシステム [M3S-TFAT-Tiny]
RL78ファミリ用 FATファイルシステム
 File System ルネサス
RL78ファミリ,78K0R用リアルタイムOS [RI78V4] V1
μITRON4.0仕様準拠 RL78ファミリ,78K0R用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RL78ファミリ用リアルタイムOS [RI78V4] V2
μITRON4.0仕様準拠 RL78ファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
Sub-GHz/Wi-SUN プロトコルスタック
Sub-GHz /Wi-SUN無線通信用ソフトウェアスタック
 Protocol Stack ルネサス
RL78ファミリ用 音声録音・再生システム [M3S-S2-Tiny]
RL78ファミリ用 音声再生システム
 Sound / Voice ルネサス
AP4, Applilet
他社製コンパイラ、GNUコンパイラに対応したマイコン内蔵周辺I/Oドライバ自動生成ツール (RZ、V850、RX、RL78、78K対応)
 Code Generator ルネサス
コード生成プラグイン
GUI設定による周辺I/Oドライバ生成ツール [ルネサスIDE "e² studio" および CS+に標準搭載] [Support MCU/MPU: RL78, V850, 78K, RX]
 Code Generator ルネサス
RL78ファミリ用Cコンパイラパッケージ [CC-RL]
RL78ファミリ用Cコンパイラパッケージ 。[対応する統合開発環境: CS+, e² studio]
 Compiler/Assembler ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、CS+編) Rev.1.00RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、e² studio編） Rev.1.00
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
コードフラッシュライブラリ
コードフラッシュメモリ書き換えライブラリ（78Kファミリ コードフラッシュ用EEPROMエミュレーションライブラリ含む）
ダウンロード
Flash Self-programming Library Type T01, European Release Rev.1.20
 Self Programming Library (Flash Library) ルネサス
データフラッシュライブラリ
データフラッシュメモリ書き換えライブラリ（RL78ファミリ データフラッシュ用EEPROMエミュレーションライブラリ含む）
ダウンロード
Data Flash Access Library Type T02 (Tiny), European Release Rev.1.40EEPROM Emulation Library Type T02 (Tiny), European Release Rev.1.20
 Self Programming Library (Flash Library) ルネサス
消費電流測定ツール QE for Current Consumption
消費電流チューニングの作業期間短縮に貢献する開発支援ツール [ルネサスIDE "e² studio" および CS+(CS+ for CCのみ)に標準搭載] [Support MCU/MPU: RX, RL78]
ダウンロード
RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、e² studio編） Rev.1.00RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、CS+編) Rev.1.00
 Solution Toolkit ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
ダウンロード
HS300x Sample application - Sample CodeHS300x Sample application - Sample CodeRL78 Family Renesas Sensor Control Modules Software Integration System Rev.2.00RL78 Family Sensor I2C Communication Middleware Control Module Software Integration SystemRL78 Family FS2012 Sensor Control Module Software Integration System Rev.1.12
RL78 Family Renesas ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Software Integration System Rev.1.40RL78 Family Sensor I2C Communication Middleware Control Module Software Integration SystemRL78 Family FS2012 Sensor Control Module Software Integration System Rev.1.12RL78 Family Renesas ZMOD4410, ZMOD4450 and ZMOD4510 Sensor Control Module Software Integration System Rev.1.40 - Sample CodeRL78 Family OB1203 Sensor Control Module Software Integration SystemRL78 Family OB1203 Sensor Control Module Software Integration SystemRL78 Family FS1015 Sensor Control Module Software Integration SystemRL78 Family HS400X Sensor Control Module Software Integration System Rev.1.02RL78 Family HS400X Sensor Control Module Software Integration System Rev.1.02
 Sensor ルネサス
統合開発環境 e² studio RL78ファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
暗号ライブラリ
セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
 Security / Crypto ルネサス
SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ
SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ
ダウンロード
RX Family, RL78 Family, 78K0R/Kx3-L Macronix International MX25/66L Family Serial NOR Flash Memory Control Software Rev.1.04 - Sample CodeRX ファミリ、RL78 ファミリ、78K0R/Kx3-L Macronix International 社製MX25/66L family serial NOR Flash Memory 制御ソフトウェア Rev.1.04
 Serial Memory ルネサス
IAR Embedded Workbench for Renesas RL78
IAR Embedded Workbenchは、自動車アプリケーションを作成するための強力かつ最先端の最適化技術を備えた統合開発ツールであり、RL78 デバイスに対して広範なサポートを提供します。
 IDE and Coding Tool IAR Systems
Renesas IAR Embedded Workbench Device-Support-Packages
Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
 IDE and Coding Tool ルネサス
7件 追加表示
22件

ソフトウェアダウンロード

パートナースターターキット

ボード型名ご購入
RL78/G1H搭載低電力1チップ・ソリューション*TK-RLG1H+SB2Chip1Stop, Amazon Japan
RX651+RAA604S00 高性能ソリューション*MB-RX604S-02(RX651)Chip1Stop, Amazon Japan
RL78/G14+RAA604S00 低消費電力ソリューション*RL604S StickChip1Stop, Amazon Japan

*テセラ・テクノロジー社で開発・製造・販売をしています。各評価ボードの詳細に関してはテセラ・テクノロジー様へお問合せください。

Wireless Doorbell Transmitter

WIRELESS-DOORBELL-REF

リファレンス・デザイン
詳しくはこちら

ワイヤレスドアベル

ワイヤレスドアベルアプリケーションは、Sub-GHz無線通信を使用して、ドアベルが押されたときにリモートレシーバに通知します。送信機および受信機は両方とも制御のためのRL78/G1H Sub-GHz無線通信モジュール、RL78/G11を搭載しています。送信機のボタンを押すと、LEDが点灯し無線通信が始まります...

主要ドキュメント:
RL78/G11 Wireless Doorbell Design Files
RL78/G11 Wireless Doorbell User's Manual
Hybrid PLC and Sub-GHz Communication Evaluation Board

Y-G-HYBRID-PLC-RF

Evaluation
詳しくはこちら

PLC/Sub-GHzハイブリッド評価キット

本キットは、ルネサス製PLCモデムIC R9A06G037とルネサス製Sub-GHz帯無線通信IC RAA604S00に対応したソフトウェア開発およびシステム評価を行うための評価キットです。  本キットは、PLC通信のみ、ハイブリッド、無線通信のみと多くの構成に対応することが可能です。  本キットは、G3-PLC...

主要ドキュメント:
Hybrid PLC and Sub-GHz Communication Evaluation Kit User's Manual

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Program Memory (KB)
    RAM (KB)
    Lead Count (#)
    Temp. Range
    Bit Size
    CPU
    Data Flash (KB)
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    RTC
    LVD or PVD
    DMA
    I/O Ports
    Timer
    ADC
    DAC
    CAN (ch)
    Ethernet
    USB
    Human Machine Interface
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R5F11FLLDNA#40
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2034 12月 512 48 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3 5.387
    R5F11FLJANA#20
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2034 12月 256 24 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3 4.723
    R5F11FLJANA#40
    circleアクティブ
    memory
    view_in_ar
    		2034 12月 256 24 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3
    R5F11FLJDNA#20
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2034 12月 256 24 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3 5.183
    R5F11FLJDNA#40
    circleアクティブ
    memory
    view_in_ar
    		2034 12月 256 24 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3
    R5F11FLKANA#20
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2034 12月 384 32 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3 5.169
    R5F11FLKANA#40
    circleアクティブ
    memory
    view_in_ar
    		2034 12月 384 32 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3
    R5F11FLKDNA#20
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2034 12月 384 32 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3 5.85
    R5F11FLKDNA#40
    circleアクティブ
    memory
    view_in_ar
    		2034 12月 384 32 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3
    R5F11FLLANA#20
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2034 12月 512 48 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3
    R5F11FLLANA#40
    circleアクティブ
    memory
    view_in_ar
    		2034 12月 512 48 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3
    R5F11FLLDNA#20
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2034 12月 512 48 64 -40 to 85°C 16 RL78 8 1.8 - 3.6 32 はい はい No 41 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 6-ch 0 No 3
    RAA604S002GNP#AC0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		N/A 32 -40 to 85°C - いいえ いいえ 3
    RAA604S002GNP#HC0
    circleアクティブ
    memory
    view_in_ar
    		N/A 32 -40 to 85°C - いいえ いいえ 3
    RAA604S002GNP#AC1
    circleアクティブ
    memory
    view_in_ar
    		N/A 32 -40 to 85°C - いいえ いいえ 3 2.567
    RAA604S002GNP#HC1
    circleアクティブ
    memory
    view_in_ar
    		N/A 32 -40 to 85°C - いいえ いいえ 3
