概要

RL78/G16マイコンは、動作周波数16MHzの静電容量タッチチャネルを搭載した汎用マイクロコントローラです。タッチマイコンの中ではルネサス最小ピンパッケージとなる10ピンを含む、幅広いラインアップを用意しています。また、機能安全に対応したハードウェアを搭載しており、家電の安全規格IEC/UL60730の認証取得をサポートします。さらに、高精度（±1.0%）の高速オンチップオシレータ、データフラッシュ、豊富なシリアルインタフェースやコンパレータを内蔵しているため、省スペースが求められる小型アプリケーションに最適です。USBケーブルの接続だけで追加のツール無しでプログラムの書き込み/デバッグが可能な評価ボード（Fast Prototyping Board）や、GUIで設計容易化できるSmart Configurator、 タッチインタフェース開発期間の短縮が実現できる静電容量タッチ評価システム（評価ボード、静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch）、 Arduinoライブラリなど、RL78/G16用に充実した開発環境を提供します。既存のRL78ファミリとの互換性もあり、シームレスに置き換えすることが可能で、家電や民生機器から産業機器まで、幅広い用途にお使い頂けます。

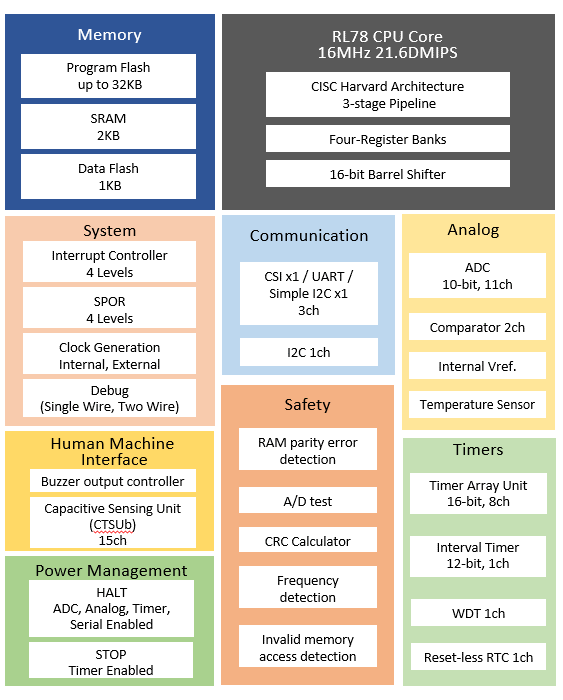

RL78/G16 Block Diagram
RL78/G16 Block Diagram
  • CPU: RL78 core, Max. 16MHz
  • Voltage: 2.4V to 5.5V
  • Package: 10-pin to 32-pin
  • Memory: Program Flash: 16KB, 32KB, SRAM 2KB, Data Flash 1KB
  • Operating temperature range: up to 125°C
  • Enhanced Capacitive Sensing Unit (CTSUb)
  • Timer: 16-bit Timer x 8ch, Watchdog Timer x 1ch, 12-bit Interval Timer x 1ch, Real-Time Clock x 1ch
  • PWM: PWM Output x 7ch
  • Analog function: 8/10-bit A/D Converter x 11ch
  • On-chip Oscillator Freq. (MHz): High-speed: up to 16MHz, Low-speed: 15kHz
  • Safety: A/D test, CRC calculator, RAM parity error detection, frequency detection, invalid memory access detection
  • Others: Selectable Power-On Reset, Low Voltage Detection, On-chip Debug 2.4V to 5.5V (single-wire, double-wire)
  • Packages: SSOP, LQFP, QFN

ドキュメント

設計・開発

ソフトウェア／ツール
RL78ファミリ用リアルタイムOS [RI78V4] V2
μITRON4.0仕様準拠 RL78ファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RL78 Webシミュレータ
低消費電力マイコンRL78ファミリの消費電流シミュレーションが手軽にできるオンラインツール。2種類の無償ツールをラインアップしています: MCU simulator online、消費電流計算ツール
 Simulator ルネサス
RL78ファミリ用e² studioシミュレータ
RL78ファミリ用シミュレータ [対応IDE: e² studio] (Note: 本製品はルネサス統合開発環境e² studioに含まれています。単体販売はありません。）
 Simulator ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
CS+ パートナーOS対応デバッグプラグイン
リアルタイムOSアプリケーションのタスクレベルデバッグ機能 [ルネサスIDE CS+用拡張機能] [Support MCU/MPU: RX, RL78]
 Plug-in, OS Aware Debugging, Etc. ルネサス
統合開発環境 e² studio RL78ファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
ダウンロード
シリアルポートを使用したRL78デバッグ機能 アプリケーションノート Rev.2.11
 Programmer (Unit/SW) ルネサス
RL78 スマート・コンフィグレータ
「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRL78ファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。
 Solution Toolkit ルネサス
消費電流測定ツール QE for Current Consumption
消費電流チューニングの作業期間短縮に貢献する開発支援ツール [ルネサスIDE "e² studio" および CS+(CS+ for CCのみ)に標準搭載] [Support MCU/MPU: RX, RL78]
 Solution Toolkit ルネサス
コードフラッシュライブラリ
コードフラッシュメモリ書き換えライブラリ（78Kファミリ コードフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
データフラッシュライブラリ
データフラッシュメモリ書き換えライブラリ（RL78ファミリ データフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
RL78ファミリ用Cコンパイラパッケージ [CC-RL]
RL78ファミリ用Cコンパイラパッケージ 。[対応する統合開発環境: CS+, e² studio]
 Compiler/Assembler ルネサス
FFTライブラリ
Fast Fourier Transform (FFT) ライブラリ
 DSP / FFT ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
RL78ファミリ用 音声録音・再生システム [M3S-S2-Tiny]
RL78ファミリ用 音声再生システム
 Sound / Voice ルネサス
RL78ファミリ用 FATファイルシステム [M3S-TFAT-Tiny]
RL78ファミリ用 FATファイルシステム
 File System ルネサス
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
RL78ファミリ　FPBボードでスタンドアロン版QEを用いたタッチアプリケーション開発 Rev.1.00RL78ファミリ　FPBボードでスタンドアロン版QEを用いたタッチアプリケーション開発 Rev.1.00静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド静電容量センサマイコン 静電容量センサユニット ソフトウエアフィルタ サンプルプログラム静電容量センサマイコン 静電容量センサユニット ソフトウエアフィルタ サンプルプログラム
静電容量センサマイコン QE for Capacitive Touch アドバンスドモード(高度な設定)パラメータガイド静電容量センサマイコン 静電容量タッチ導入ガイド
 Solution Toolkit ルネサス
暗号ライブラリ
セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
 Security / Crypto ルネサス
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
Sensor ルネサス
SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ
SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ
 Serial Memory ルネサス
RL78ファミリ, 78K0R, 78K0用CS+シミュレータ
RL78ファミリ, 78K0R, 78K0用シミュレータ [対応IDE: CS+] (Note: 本製品はコンパイラパッケージに含まれています。単体販売はありません。）
 Simulator ルネサス
IAR Embedded Workbench for Renesas RL78
IAR Embedded Workbenchは、自動車アプリケーションを作成するための強力かつ最先端の最適化技術を備えた統合開発ツールであり、RL78 デバイスに対して広範なサポートを提供します。
 IDE and Coding Tool IAR Systems
Renesas IAR Embedded Workbench Device-Support-Packages
Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
 IDE and Coding Tool ルネサス
2件 追加表示
25件
RL78/G16 Fast Prototyping Board with Box

RTK5RLG160C00000BJ

Evaluation
詳しくはこちら

RL78/G16 Fast Prototyping Board (RL78/G16 FPB)

RL78/G16 Fast Prototyping Boardは、RL78/G16マイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。USBケーブルをつなげるだけで、プログラムの書き込み/デバッグが可能で、追加のツール無しで評価を始めることができます。また、従来のE2エミュレータ...

主要ドキュメント:
RL78/G16 Fast Prototyping Board Quick Start Guide
RL78/G16 Fast Prototyping Board ユーザーズマニュアル Rev.1.01
Capacitive Touch Evaluation System for RL78/G16

RTK0EG0047S01001BJ

Evaluation
詳しくはこちら

RL78/G16搭載静電容量タッチ評価システム

RL78/G16搭載静電容量タッチ評価システム、ルネサスが提供するタッチキー・ソリューションを容易に評価することができるキットです。

キットに含まれるボードやソフトウェアを用いて、キット購入後すぐに評価を始めることができます。以下のような目的に最適です...

主要ドキュメント:
RL78/G16 静電容量タッチ評価システム ユーザーズマニュアル
RTK0EG0047S01001BJ - Design Package

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Program Memory (KB)
    RAM (KB)
    Lead Count (#)
    Temp. Range
    Bit Size
    CPU
    Data Flash (KB)
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    RTC
    LVD or PVD
    DMA
    I/O Ports
    Timer
    ADC
    UART (#)
    SPI (#)
    I2C (#)
    Pkg. Type
    Pkg. Dimensions (mm)
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R5F1211AASP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211CGSP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211AASP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211CGSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211AGSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 10 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211AMSP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211CMSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211AMSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 10 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1211CASP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 10 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 いいえ はい No 8 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 4-ch 1 1 2 LSSOP 4.4 x 3.6 x 1.45 3
    R5F1214AGSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214CMNA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214AANA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214CASP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214CANA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214AGSP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214AGNA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214CGSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214CMNA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214CMSP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214AMNA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214CASP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214AGNA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214AANA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214CGNA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214AASP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214CMSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214AMNA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214AMSP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214CGNA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214AASP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214AMSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 16 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1214CANA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 16 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 HWQFN 3 x 3 x 0.8 3
    R5F1214CGSP#10
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 16 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 14 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 7-ch 2 2 3 SSOP 5 x 4.4 x 1.73 3
    R5F1216AMSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3
    R5F1216CASP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 20 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3
    R5F1216CGSP#30
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2033 Dec 32 2 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3 0.8813 Get Samples,
    R5F1216CGSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3
    R5F1216CMSP#30
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2033 Dec 32 2 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3 0.9348 Get Samples,
    R5F1216CMSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 32 2 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3
    R5F1216AASP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 20 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3
    R5F1216AGSP#30
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2033 Dec 16 2 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3 0.8139 Get Samples,
    R5F1216AGSP#50
    circleアクティブ
    memory
    view_in_ar
    		2033 Dec 16 2 20 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3
    R5F1216AMSP#30
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2033 Dec 16 2 20 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 18 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 LSSOP 6 x 4 x 1.45 3 0.8679 Get Samples,
    R5F1217CANA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 24 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 22 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 HWQFN 4 x 4 x 0.8 3
    R5F1217AANA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 24 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 22 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 HWQFN 4 x 4 x 0.8 3
    R5F1217CANA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 24 -40 to 85°C 16 RL78 1 2.4 - 5.5 16 はい はい No 22 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 HWQFN 4 x 4 x 0.8 3
    R5F1217CGNA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 24 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 22 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 HWQFN 4 x 4 x 0.8 3
    R5F1217AGNA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 16 2 24 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 22 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 HWQFN 4 x 4 x 0.8 3
    R5F1217CGNA#40
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 24 -40 to 105°C 16 RL78 1 2.4 - 5.5 16 はい はい No 22 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 HWQFN 4 x 4 x 0.8 3
    R5F1217CMNA#00
    circleアクティブ
    memory
    view_in_ar
    		2035 Dec 32 2 24 -40 to 125°C 16 RL78 1 2.4 - 5.5 16 はい はい No 22 12-bit x 1-ch, 16-bit x 8-ch 10-bit/8-bit x 11-ch 3 3 4 HWQFN 4 x 4 x 0.8 3
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    ビデオ&トレーニング

    RL78 Arduino Quick start guide - Arduino IDE 2 へRL78 ボードプラットフォームを追加する方法

    このビデオではルネサスエレクトロニクスのGitHubで公開しているRL78ボードプラットフォームを
    Arduino IDEバージョン2に追加して動作させる方法を紹介します。

    章
    00:00 オープニング
    00:34 Arduino IDEのインストール
    01:01 ツールのインストール
    02:29 スケッチの記述
    02:44 COMポートの設定
    03:16 ボードの設定
    03:36 コンパイル、ダウンロード、LED点灯

    関連リソース
    クイックスタートガイドページ（GitHub）

    Video List
    RL78 Arduino Quick start guide - Arduino IDE 2 へRL78 ボードプラットフォームを追加する方法

    ニュース＆ブログ

    ブログ 2023年6月28日
