説明

世界最小、最低消費電力のBluetooth® 5.1システムオンチップ(SoC)であるSmartBond TINY™は、あらゆるシステムにBluetooth Low Energy(LE)を追加するコストを下げ、これまで手が届かなかった場所・アプリケーションにモバイル接続が可能になり、SmartBond TINYを核として、10億台のIoTデバイスの可能性を高めます。

システムコスト低減はSmartBond TINYにより実現され、6つの小さな外部受動素子と水晶振動子、電源を加えるだけで、完全なBluetooth Low Energyシステムを実現できます。 また、SmartBond TINYは、必要な部品をすべて組み込んだ使いやすい小型モジュールも用意しており、導入しやすく、あらゆるアプリケーションにBluetooth Low Energyを簡単なドロップインで実現できます。

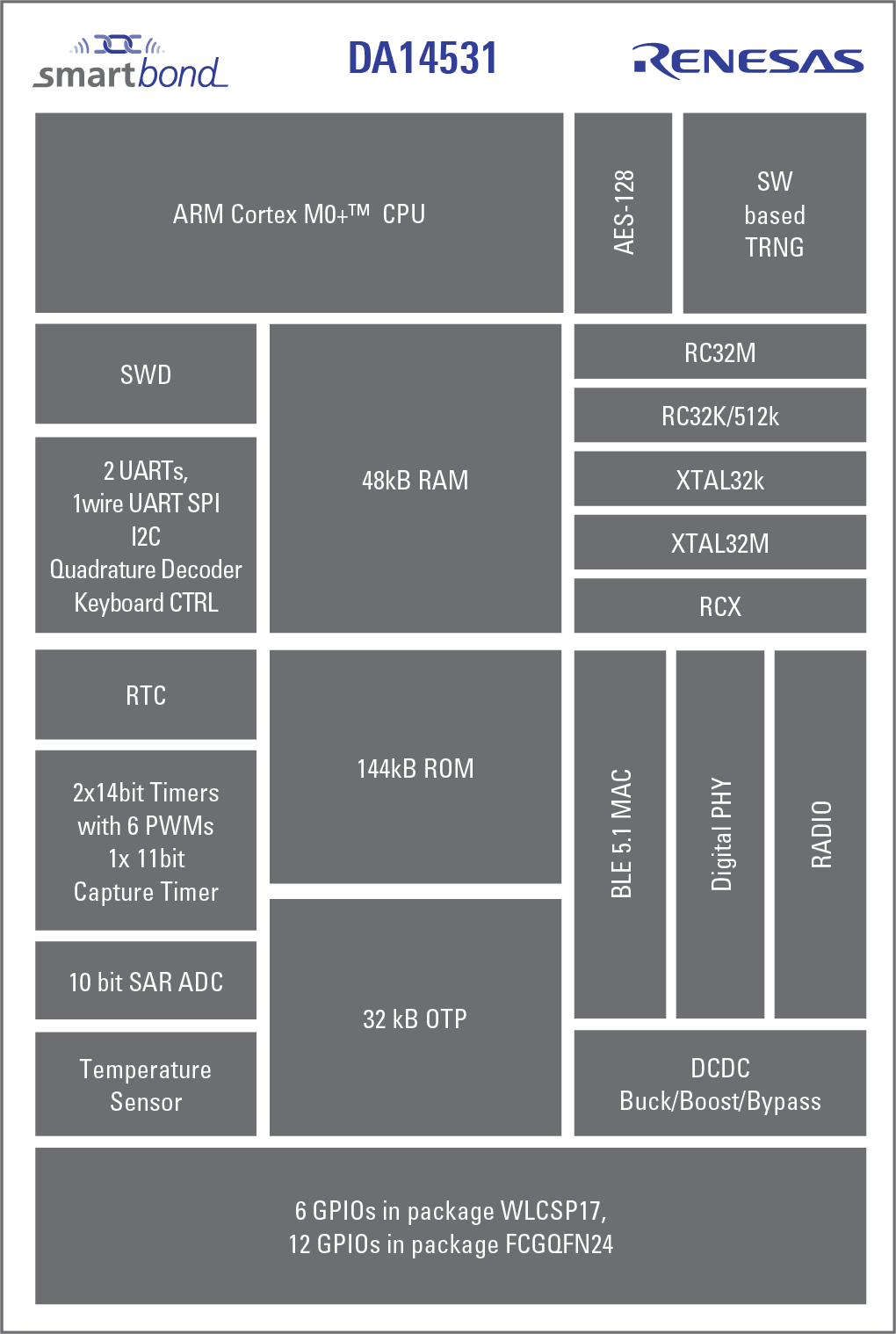

記録的な低消費電力のハイバネーションとアクティブ消費電力により、小型電池でも長時間の動作と保存が可能です。 強力な32ビットArm® Cortex®-M0+をベースにメモリとアナログおよびデジタル周辺回路を内蔵したSmartBond TINYは、電力効率が非常に高く、IoT接続のための最新のEEMBCベンチマーク、IoTMark™で18300という記録的なスコアを達成しました。

DA14531のバリエーションモデル「DA14531-01」は、周辺機器のみのアプリケーションに最適化されており、DA14531-00と比較して、一般的なBLEアプリケーションのユーザRAMメモリを約25%増やし、ピン互換性を持たせています。

DA14530は、2.2mm x 3.0mm FCGQFN24パッケージのDA14531とピン互換で、内部LDOで動作することにより、DC/DCインダクタのコストを削減します。

DA14531は、2.0mm×1.7mmの小型パッケージで、従来品や他の主要メーカーの製品と比べて半分のサイズとなっています。 また、Keil やGCCなどの主要なコンパイラをサポートする柔軟なSDKが用意されています。

モジュールもございます:DA14531MOD

特長

  • Bluetooth 5.1(コア)準拠
  • 使い捨ての医療機器や民生機器用途に最適化
    • 小型電池、印刷電池でも使えるように設計
    • 30mAh以下の最小容量電池でも動作
    • 複数年の保存期間に対応
    • 内部抵抗の高い小型電池の場合、突入電流を制限
    • パッケージデザインにより、最小のフットプリントで低価格製造が可能
  • 32MHzの水晶振動子1つでOK
  • バイパスモードでは、DC/DCインダクタは不要
  • 1.5V電池の使用時には昇圧コンバータは不要
  • 生産ラインの立ち上げを加速し、市場投入までの時間を短縮、デバイス1台あたりの生産テスト時間を最短にするプロダクションラインツール

製品比較

アプリケーション

  • Connected consumer
    • Beacons
    • Smart labels
    • Remote controls
    • Proximity tags
    • Connected watches
    • Stylus pens
    • Computer mice
    • Toys
    • Low power sensors
    • Bluetooth Low Energy add on "Bluetooth LE pipe" to existing applications
  • Connected medical
    • Connected injectors
    • Inhalers
    • Glucose monitors
    • Smart patches
    • Blood pressure meters
    • Thermometers
  • Automotive
    • Tire pressure
    • Monitoring systems
    • Low-power wireless sensors
