概要

RX23E-Bグループマイコンは、産業用センサ機器に最適なアナログフロントエンド(AFE)を内蔵した製品です。RX23E-Aに対して、24ビットΔΣA/Dコンバータの高速性能とノイズ性能を強化しています。最大データレートは、ΔΣA/Dコンバータとしては高速に分類される125kSPSであり、RX23E-Aから8倍高速化を図っています。RMSノイズは、RX23E-Aから1/3程度に低減しています。これにより、ひずみや温度、圧力、流量、電流、電圧などを高速かつ高精度に計測することが可能です。また、新たに16ビットD/Aコンバータや+/-10Vアナログ入力が搭載されており、部品点数の削減や省スペース化に貢献します。CPUには、DSP/FPU演算に優れたRXv2コアを搭載し、1チップで高精度計測、制御、通信を実現できます。

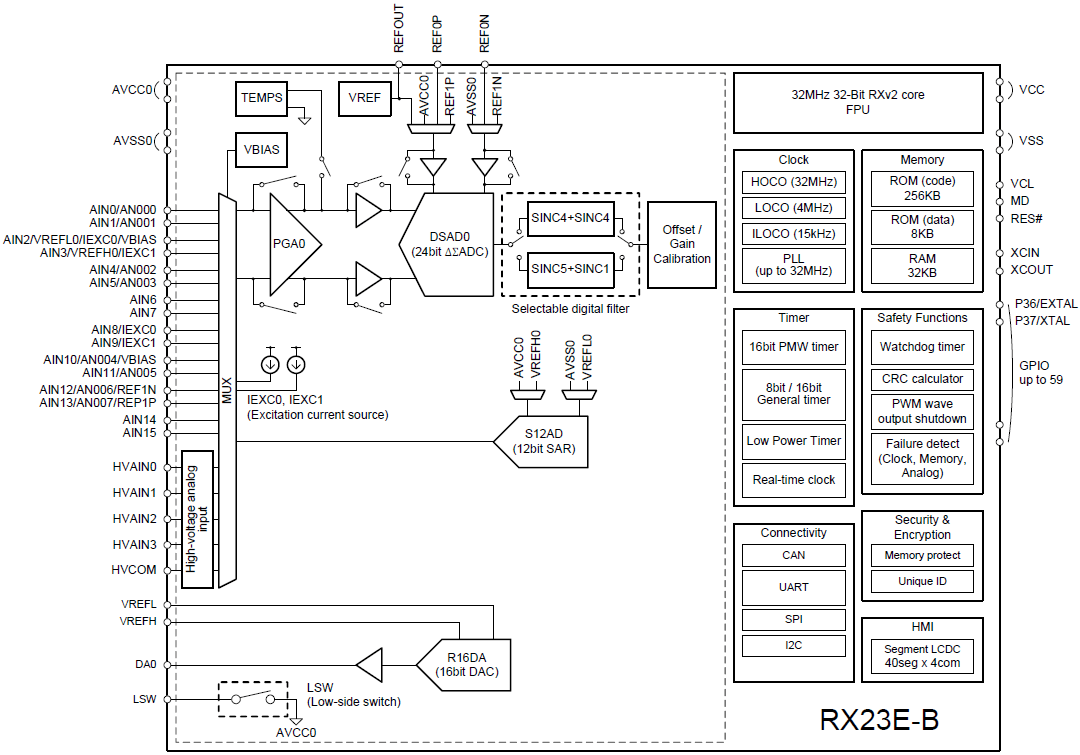

RX23E-B Analog Block Diagram

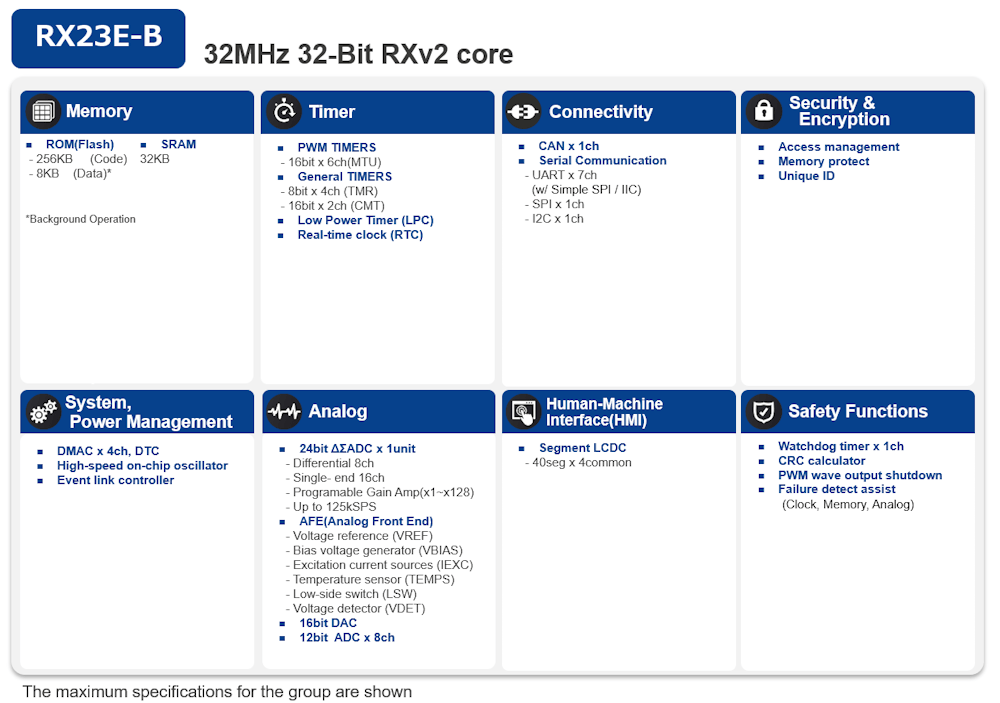

RX23E-B Block Diagram

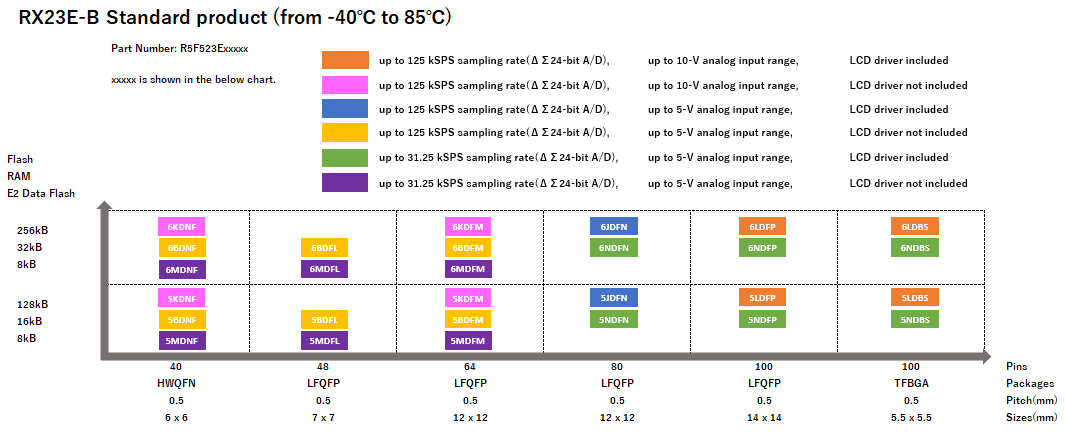

Pin-Memory Diagram of RX23E-B Standard Products

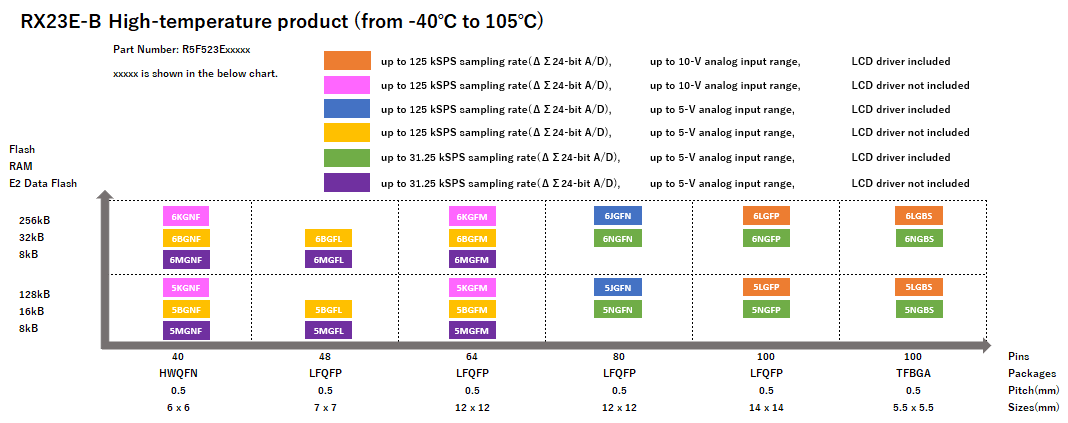

Pin-Memory Diagram of RX23E-B High-temperature Products
RX23E-B Analog Block Diagram
RX23E-B Block Diagram
Pin-Memory Diagram of RX23E-B Standard Products
Pin-Memory Diagram of RX23E-B High-temperature Products
  • アナログフロントエンド部
    • PGA内蔵24ビットΔΣA/Dコンバータ：最大24ビットの有効分解能、データレート3.8 SPS～125 kSPS、オフセットドリフト4nV/℃、ゲインドリフト1 ppm
    • 5Vアナログ入力：8 差動入力、16 シングルエンド入力
    • +/-10Vアナログ入力搭載：2 差動入力、4 シングルエンド入力
    • 16ビットD/Aコンバータ：DNL = ±1LSB、INL = ±5LSB
    • 基準電圧源：温度安定性にすぐれた10 ppm/℃の低温度ドリフト特性
    • 励起電流源：マッチングの取れたプログラマブル電流源、3線式測温抵抗体の計測に最適
  • マイコン部
    • CPU：32ビットRXv2コアを搭載、動作周波数32 MHz、DSP命令とFPUによりデジタル信号処理を実装可能
    • 通信インタフェース：SPI x1チャネル、UART x7チャネル、I2C x1チャネル、CAN x1チャネル
