概要

RX110グループは、RX100シリーズの中で最もシンプルな構成の製品です。8KB/8KBから128KB/16KBのROM/RAMで36ピンから64ピンの小容量/少ピンのラインアップを展開しています。12ビットA/Dコンバータ、タイマ、シリアルIF等を、4mm×4mmの小型パッケージに搭載しています。センサハブ等の小型でありながら処理性能が求められる用途に適しています。

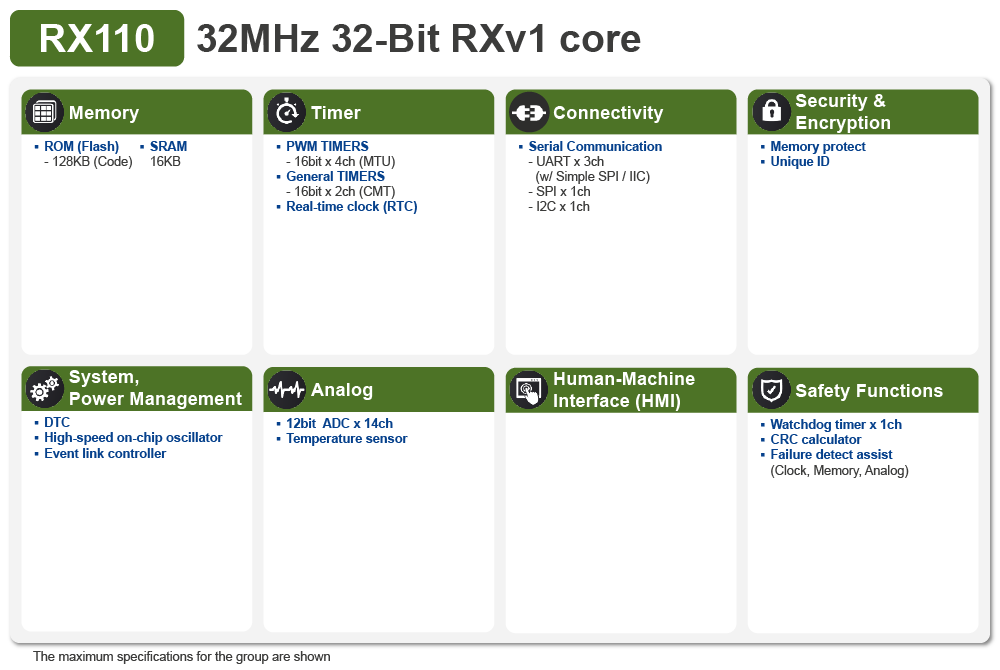

RX110 Block Diagram
Pin-Memory Diagram of RX110 standard products

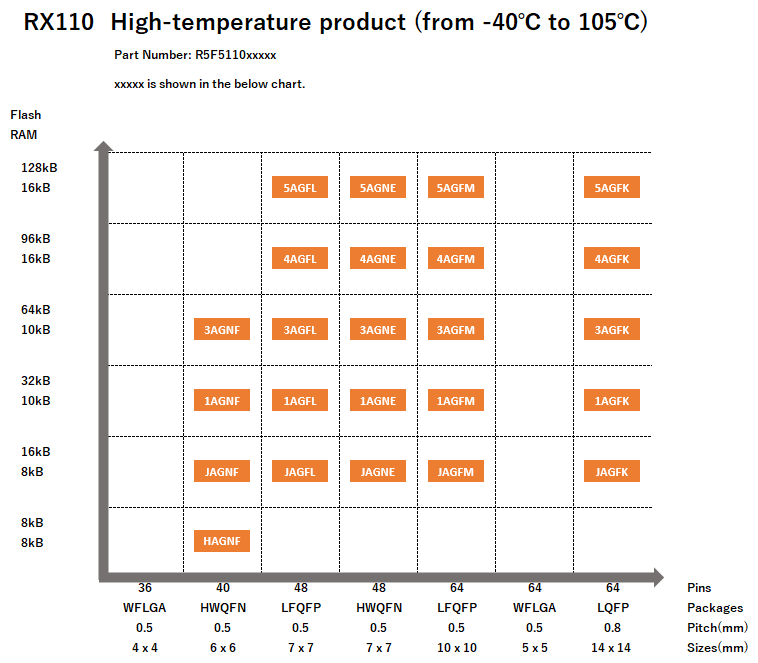

Pin-Memory Diagram of RX110 High-temperature products
RX110 Block Diagram
Pin-Memory Diagram of RX110 standard products
Pin-Memory Diagram of RX110 High-temperature products

アプリケーション

  • 民生(バッテリ駆動)
  • ヘルスケア
  • 家電
  • 産業

ドキュメント

設計・開発

ソフトウェア／ツール
RXファミリ用 DSPライブラリ
DSPで使用される数値演算機能を汎用マイコンを用いて実現するソフトウェアライブラリ
ダウンロード
RX ファミリ RX DSP ライブラリVersion 5.0 Rev.1.00 - Sample CodeRX ファミリ RX DSPライブラリ Version 5.0 Rev.1.00
 DSP / FFT ルネサス
RXファミリ用 FATファイルシステム [M3S-TFAT-Tiny]
RXファミリ用 FATファイルシステム
File System ルネサス
RXファミリ用リアルタイムOS [RI600V4]
μITRON4.0仕様準拠 RXファミリ用リアルタイムOS [対応IDE: 統合開発環境e2 studio, CS+]
 ITRON OS ルネサス
データフラッシュドライバ
データフラッシュ搭載マイコン用デバイスドライバ
On-chip Flash Memory ルネサス
RXファミリ用 TCP/IPプロトコルスタック [M3S-T4-Tiny]
RXファミリ用超小型TCP/IPプロトコルスタック [高速版]
Protocol Stack ルネサス
RX Driver Package
RXファミリ用デバイスドライバセット（主要ミドルウェアを含む）。ターゲットデバイス：RX130, RX23W, RX231, RX24U, RX64M, RX65N, RX66T, RX71M, RX72Mなど。
Software Package ルネサス
RXファミリ用 音声録音・再生システム [M3S-S2-Tiny]
RXファミリ用 音声再生システム
Sound / Voice ルネサス
RXファミリ用C/C++コンパイラパッケージ [CC-RX]
RXファミリ用C/C++コンパイラパッケージ。[対応する統合開発環境: CS+, e² studio, High-performance Embedded Workshop]
ダウンロード
RXファミリ用C/C++コンパイラパッケージ(CC-RX)プログラミング・テクニック編 Rev.1.00RXコンパイラ アプリケーションノート: 2-コンパイラ活用ガイド: 拡張機能編 Rev.1.00
 Compiler/Assembler ルネサス
TCP/IP対応開発支援ツール QE for TCP/IP [テクニカルプレビュー版]
RXファミリ用TCP/IPプロトコルスタックM3S-T4-Tinyを使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能]
ダウンロード
【テクニカルプレビュー版】TCP/IP対応開発支援ツール QE for TCP/IP V1.0.1
 Solution Toolkit ルネサス
UART対応開発支援ツール QE for UART [テクニカルプレビュー版]
UART通信機能を使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能]
ダウンロード
【テクニカルプレビュー版】UART対応開発支援ツール QE for UART V1.0.0
 Solution Toolkit ルネサス
暗号ライブラリ
セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
 Security / Crypto ルネサス
I2CシリアルEEPROMドライバ
I2Cバス シリアルEEPROM R1EX24xxxシリーズ、R1EV24xxxシリーズおよびHN58X24xxxシリーズ用デバイスドライバ
 Serial Memory ルネサス
SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ
SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ
ダウンロード
RX ファミリ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア Rev.1.11 - Sample CodeRX Family, RL78 Family, 78K0R/Kx3-L Macronix International MX25/66L Family Serial NOR Flash Memory Control Software Rev.1.04 - Sample CodeRX ファミリ、RL78 ファミリ、78K0R/Kx3-L Macronix International 社製MX25/66L family serial NOR Flash Memory 制御ソフトウェア Rev.1.04
 Serial Memory ルネサス
SPIシリアルEEPROMドライバ
SPIバス シリアルEEPROM R1EX25xxxシリーズ、HN58X25xxxシリーズ用デバイスドライバ
ダウンロード
RX ファミリ RSPI を使ったクロック同期式シングルマスタ制御ソフトウェア Rev.1.11 - Sample Code
 Serial Memory ルネサス
コード生成プラグイン
GUI設定による周辺I/Oドライバ生成ツール [ルネサスIDE "e² studio" および CS+に標準搭載] [Support MCU/MPU: RL78, V850, 78K, RX]
 Code Generator ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]
 Emulator ルネサス
E20エミュレータ [R0E000200KCT00]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。RX600,RX700シリーズ向け高機能デバッグ対応版。RX600,RX700以外のマイコンではE2エミュレータLite相当のデバッグ機能を提供。 [Suppor MCU/MPU: RX, RL78, RH850, V850, 78K0R, 78K0, R8C]
ダウンロード
E1, E20セルフチェックプログラム V.1.01.00
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
消費電流測定ツール QE for Current Consumption
消費電流チューニングの作業期間短縮に貢献する開発支援ツール [ルネサスIDE "e² studio" および CS+(CS+ for CCのみ)に標準搭載] [Support MCU/MPU: RX, RL78]
 Solution Toolkit ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
ダウンロード
HS300x Sample application - Sample CodeRX Family HS300X Sensor Control Module Firmware Integration Technology Rev.1.23RX Family Sensor I2C Communication Middleware Control Module Firmware Integration Technology Rev.1.22 - Sample CodeRX Family Renesas Sensor Control Modules Firmware Integration Technology Rev.2.00RX Family OB1203 Sensor Firmware Integration Technology Rev.1.01
RX Family Renesas RRH46410 Sensor Control Module Firmware Integration Technology Rev.1.00RX Family Renesas RRH46410 Sensor Control Module Firmware Integration Technology Rev.1.00
 Sensor ルネサス
RX スマート・コンフィグレータ
「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRXファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。
ダウンロード
スマート・コンフィグレータ bdf(Board Description File)の使用方法について Rev.1.00RX Family e² studioを使用したAmazon FreeRTOSのダウンロード方法 Rev.1.00
 Solution Toolkit ルネサス
ディスプレイ対応開発支援ツール QE for Display
Renesas製ディスプレイコントローラのLCD表示機能を使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU: RZ, RX, RA]
 Solution Toolkit ルネサス
統合開発環境 e² studio RXファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
Renesas IAR Embedded Workbench Device-Support-Packages
Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
 IDE and Coding Tool ルネサス
8件 追加表示
27件

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
【テクニカルプレビュー版】UART対応開発支援ツール QE for UART V1.0.0
ログインしてダウンロード ZIP 990 KB 英語
ソフトウェア／ツール－その他
【テクニカルプレビュー版】TCP/IP対応開発支援ツール QE for TCP/IP V1.0.1
ログインしてダウンロード ZIP 626 KB 英語
ソフトウェア／ツール－その他
E1, E20セルフチェックプログラム V.1.01.00
ログインしてダウンロード ZIP 1.22 MB 英語
3件

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Carrier Type
    PLP
    CPU
    Program Memory (KB)
    Data Flash (KB)
    RAM (KB)
    Lead Count (#)
    Pkg. Type
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    I/O Ports
    Ethernet
    USB
    UART (#)
    SPI (#)
    I2C (#)
    CAN (ch)
    DMA
    Timer
    ADC
    24-Bit Sigma-Delta A/D Converter (ch)
    DAC
    Human Machine Interface
    RTC
    Watchdog Timer (ch)
    LVD or PVD
    Pkg. Dimensions (mm)
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R5F51103ADFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 64 0 10 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.162
    R5F51101ADFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 32 0 10 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3
    R5F51104ADFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 96 0 16 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.474
    R5F51105ADFK#30
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		Tray N/A RXv1 128 0 16 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.534 Get Samples,
    R5F51104ADLF#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 96 0 16 64 WFLGA 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 5 x 5 x 0.76 3
    R5F51104ADFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 96 0 16 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.474
    R5F51105ADFM#30
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		Tray N/A RXv1 128 0 16 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 Get Samples,
    R5F51105ADLF#U0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		Tray TBD RXv1 128 0 16 64 WFLGA 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 5 x 5 x 0.76 3 Get Samples,
    R5F5110JADFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 16 0 8 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3
    R5F5110JADFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 16 0 8 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.243
    R5F5110JADLF#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 16 0 8 64 WFLGA 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 5 x 5 x 0.76 3 1.243
    R5F51101ADLM#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 32 0 10 36 WFLGA 1.8 - 3.6 32 25 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 7-ch 0 No いいえ 1 はい 4 x 4 x 0.76 3 1.125
    R5F51103ADLM#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 64 0 10 36 WFLGA 1.8 - 3.6 32 25 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 7-ch 0 No いいえ 1 はい 4 x 4 x 0.76 3 1.204
    R5F5110HADLM#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 8 0 8 36 WFLGA 1.8 - 3.6 32 25 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 7-ch 0 No いいえ 1 はい 4 x 4 x 0.76 3 1.073
    R5F5110JADLM#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 16 0 8 36 WFLGA 1.8 - 3.6 32 25 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 7-ch 0 No いいえ 1 はい 4 x 4 x 0.76 3 1.086
    R5F51101ADFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 32 0 10 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1
    R5F51103ADFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 64 0 10 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.062
    R5F51104ADFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 96 0 16 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.175
    R5F51105ADFL#30
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		Tray N/A RXv1 128 0 16 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.427 Get Samples,
    R5F5110JADFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 16 0 8 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3
    R5F51103ADFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 64 0 10 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3
    R5F51103ADLF#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 64 0 10 64 WFLGA 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 5 x 5 x 0.76 3 1.359
    R5F51101ADFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 32 0 10 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.1
    R5F51101ADLF#U0
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray N/A RXv1 32 0 10 64 WFLGA 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 5 x 5 x 0.76 3 1.1
    R5F51103AGFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 64 0 10 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.25
    R5F51103AGFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 64 0 10 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.435
    R5F51103AGFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 64 0 10 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3
    R5F51104AGFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 96 0 16 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.729
    R5F51104AGFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 96 0 16 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.58
    R5F51104AGFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 96 0 16 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.731
    R5F51105AGFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 128 0 16 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3
    R5F51105AGFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 128 0 16 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.669
    R5F51105AGFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 128 0 16 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.425
    R5F5110JAGFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 16 0 8 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.432
    R5F5110JAGFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 16 0 8 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.297
    R5F5110JAGFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 16 0 8 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.435
    R5F51101AGFK#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 32 0 10 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.492
    R5F51101AGFL#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 32 0 10 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3
    R5F51101AGFM#30
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray TBD RXv1 32 0 10 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.494
    R5F51103ADFM#10
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray (Full Carton) 2038 Dec RXv1 64 0 10 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3
    R5F51101ADFM#10
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray (Full Carton) 2038 Dec RXv1 32 0 10 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.013
    R5F51104ADFK#10
    circleアクティブ
    memory
    view_in_ar
    		Tray (Full Carton) 2038 Dec RXv1 96 0 16 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3
    R5F51105ADFK#10
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 Tray (Full Carton) 2038 Dec RXv1 128 0 16 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 Get Samples,
    R5F51104ADFM#10
    circleアクティブ
    memory
    view_in_ar
    		Tray (Full Carton) 2038 Dec RXv1 96 0 16 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3
    R5F51105ADFM#10
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		Tray (Full Carton) 2038 Dec RXv1 128 0 16 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 Get Samples,
    R5F5110JADFK#10
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray (Full Carton) 2038 Dec RXv1 16 0 8 64 LQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 14 x 14 x 1.7 3 1.263
    R5F5110JADFM#10
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray (Full Carton) 2038 Dec RXv1 16 0 8 64 LFQFP 1.8 - 3.6 32 52 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 14-ch 0 No はい 1 はい 10 x 10 x 1.7 3 1.328
    R5F51101ADFL#10
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		Tray (Full Carton) 2038 Dec RXv1 32 0 10 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3 1.273
    R5F51103ADFL#10
    circleアクティブ
    memory
    view_in_ar
    		Tray (Full Carton) 2038 Dec RXv1 64 0 10 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3
    R5F51104ADFL#10
    circleアクティブ
    memory
    view_in_ar
    		Tray (Full Carton) 2038 Dec RXv1 96 0 16 48 LFQFP 1.8 - 3.6 32 36 No 3 4 4 0 Yes 16-bit x 6-ch 12-bit x 10-ch 0 No はい 1 はい 7 x 7 x 1.7 3
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    ビデオ&トレーニング

    ニュース＆ブログ

    ブログ 2023年4月6日
    ブログ 2023年3月20日
    ブログ 2023年2月27日
    ブログ 2023年1月23日
    ブログ 2022年9月1日
    ブログ 2022年6月15日
    ブログ 2022年4月19日
    ブログ 2022年4月5日
    ブログ 2022年3月9日
    ブログ 2022年3月4日
    ブログ 2022年1月27日
    ブログ 2021年12月1日
    ブログ 2021年10月6日
    ブログ 2021年9月28日
    ブログ 2021年9月17日
    ブログ 2021年8月5日
    ブログ 2021年7月30日
    ブログ 2021年7月12日
    ブログ 2021年7月1日

    発振子情報

    以下の発振子メーカサイトからRX110の各製品に適合する発振子とマッチング回路を参照することができます。発振子ならびにマッチングの詳細については、各発振子メーカーへお問い合わせください。

    【メインクロック用発振子】
    京セラ(株)：RX110の発振評価結果はこちら
    (株)村田製作所：リンク先ページの、ICメーカから“Renesas Electronics”を選択し、IC品名に“R5F5110“を入力して検索してください。

    【サブクロック用発振子】
    京セラ(株)：RX110の発振評価結果はこちら

    発振子に関する情報は下記アプリケーションノートも用意していますので、併せてご参照ください
    メインクロック回路、サブクロック回路のデザインガイド Rev.1.01 (PDF | English, 日本語)
