概要

RX660グループは、RX600、RX700のハイエンド汎用マイコンでは初の5V対応製品です。5V対応により、ノイズ耐性に優れノイズ対策用の外付けコイルなども不要となるのでシステムコストの低下にも貢献します。RXv3コア120MHz動作、さらにフラッシュメモリへのアクセスウェイトがないため、演算処理が安定かつ優れたリアルタイム性能を発揮します。汎用IOピンの有効端子数を従来の5V対応製品RX210から約10%増加したことにより、同一パッケージで接続できるセンサ数を増加させることも可能となり、システムのアップグレードの容易化に貢献できます。周辺機能には、RXシリーズで初めてCAN FD搭載により、産業ネットワークなどの次世代のネットワークが構築できます。さらに、ハイエンド製品では初めてHOCOの発振精度を1.0%保証しており、外付け発振子が削減可能でシステムコストの低減に貢献できます。48ピンから144ピンLFQFPでパッケージラインナップし、最大１MBフラッシュメモリと128KB SRAMを搭載し、お客様の幅広いプラットフォーム開発を1チップで対応できます。家電や産業機器の性能向上と機能拡張を容易に実現します。

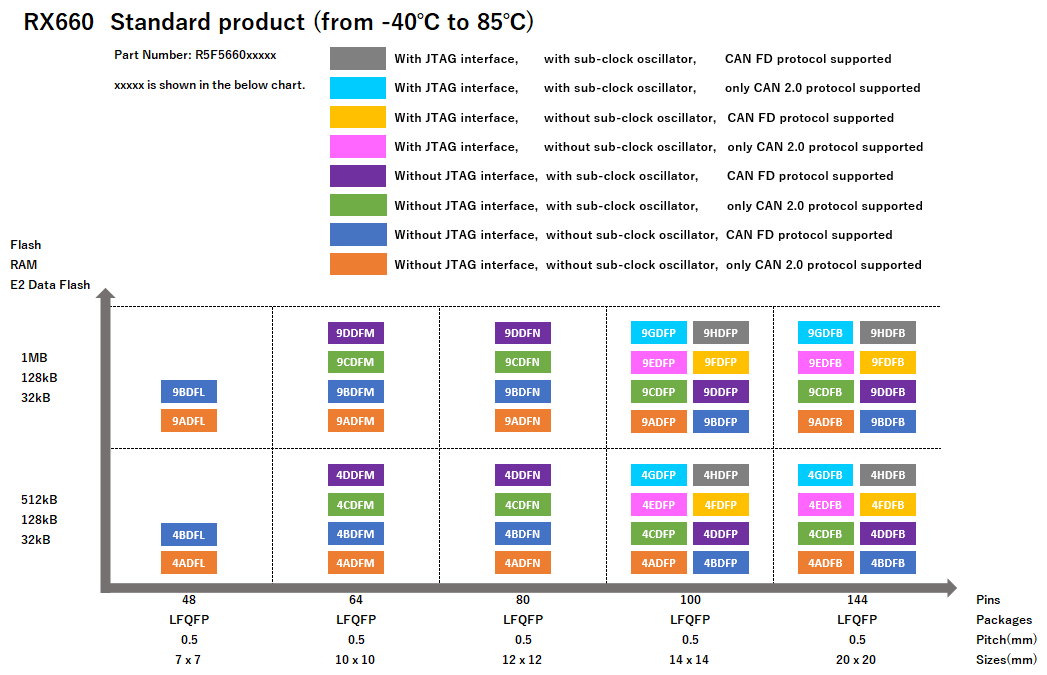

Pin-Memory Diagram of RX660 standard products

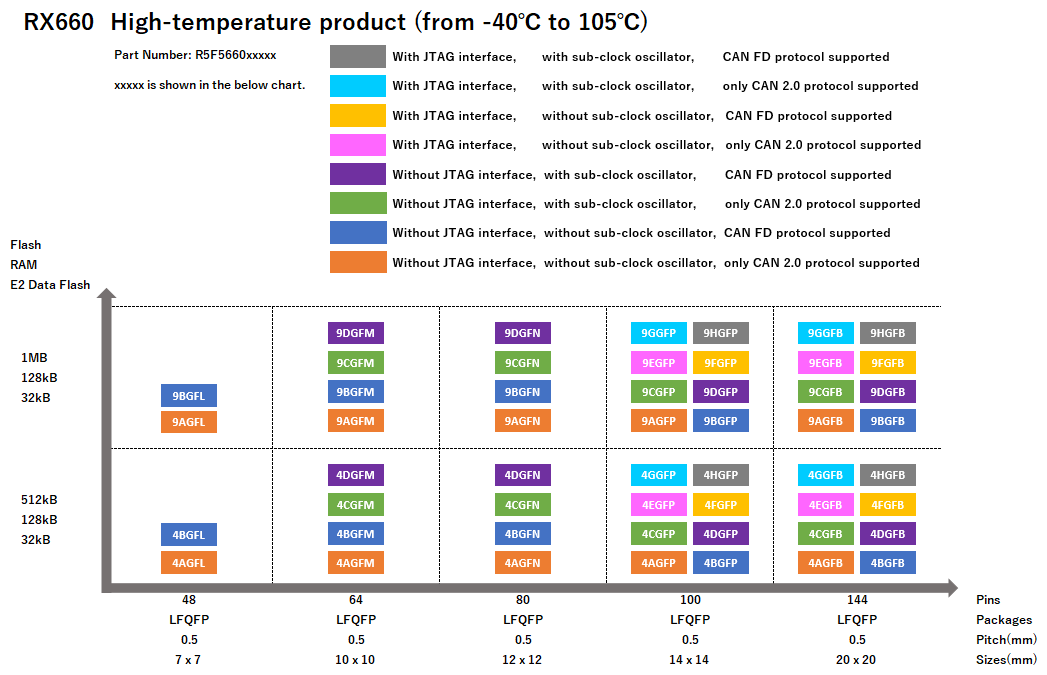

Pin-Memory Diagram of RX660 High-temperature products

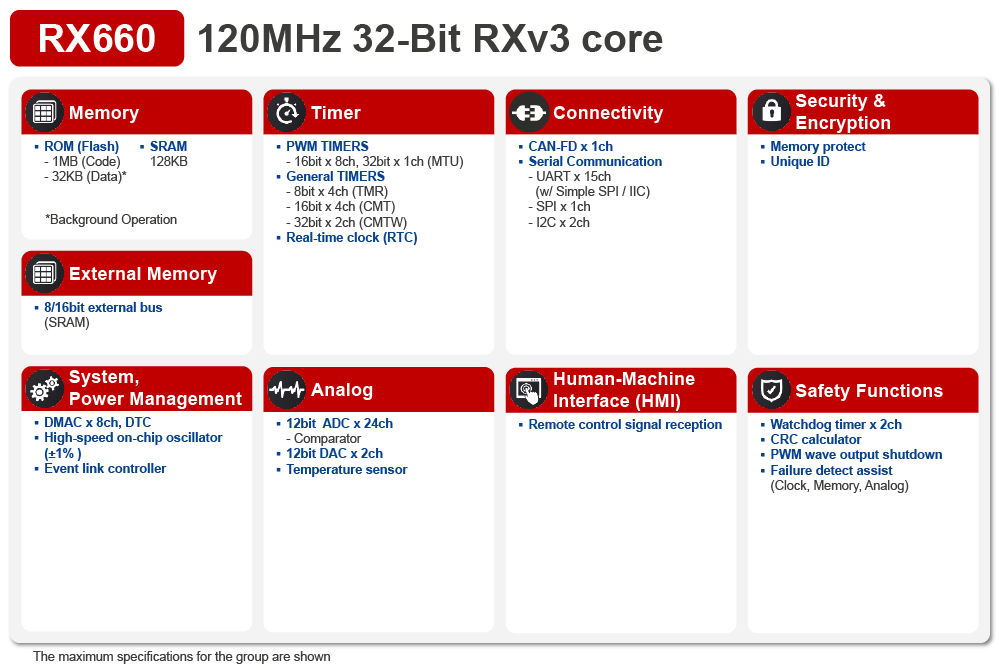

広い動作電圧範囲2.7V~5.5V
120MHz動作 CPU RXv3コア搭載（721CoreMark）
単精度FPU、割り込み応答を高速化するレジスタ一括退避機能、三角関数演算アクセレータ（TFU）
最大１MBフラッシュメモリ（120MHzリードアクセス）、128KB SRAM
EEPROM のようにデータを保存できる 32KBデータフラッシュ
RX既存製品とピン配置互換、周辺機能互換
精度+/-1.0%のハイスピードオンチップオシュレータ
CAN FD ( ISO 11898-1:2015 準拠)
赤外線リモコン受信回路
多彩な通信機能に対応したSCI( 最大13ch)
16 バイトの送受信FIFO 搭載SCI ( 最大2ch)
I2C バスインタフェース(RIICa) (2ch)
RSPI (1ch) 最大30Mbps 転送
16ビット汎用PWMタイマ(相補PWM出力可)
12bit A/Dコンバータ(1unit:24ch), 12bit D/Aコンバータ(2ch),コンパレータ(4ch)
リアルタイムクロック(RTC)
48～144pinまでの多様なパッケージラインアップ
最大134 本の汎用入出力ポート

ドキュメント

設計・開発

ソフトウェア／ツール

Software title	Software type	会社名

RXファミリ用リアルタイムOS [RI600V4] μITRON4.0仕様準拠 RXファミリ用リアルタイムOS [対応IDE: 統合開発環境e2 studio, CS+]	ITRON OS	ルネサス
RXファミリ用リアルタイムOS [RI600PX] μITRON4.0/PX保護機能拡張に準拠したRXファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]	ITRON OS	ルネサス
RXファミリ用C/C++コンパイラパッケージ [CC-RX] RXファミリ用C/C++コンパイラパッケージ。[対応する統合開発環境: CS+, e² studio, High-performance Embedded Workshop]	Compiler/Assembler	ルネサス
e² studio パートナーOS対応デバッグ機能リアルタイムOSアプリケーションのタスクレベルデバッグをサポートする統合開発環境e2 studio標準搭載のデバッグ機能	Plug-in, OS Aware Debugging, Etc.	ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]	Emulator	ルネサス
E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]	Emulator	ルネサス
E20エミュレータ [R0E000200KCT00] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。RX600,RX700シリーズ向け高機能デバッグ対応版。RX600,RX700以外のマイコンではE2エミュレータLite相当のデバッグ機能を提供。 [Suppor MCU/MPU: RX, RL78, RH850, V850, 78K0R, 78K0, R8C]	Emulator	ルネサス
統合開発環境 CS+ ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)	IDE and Coding Tool	ルネサス
CS+ パートナーOS対応デバッグプラグインリアルタイムOSアプリケーションのタスクレベルデバッグ機能 [ルネサスIDE CS+用拡張機能] [Support MCU/MPU: RX, RL78]	Plug-in, OS Aware Debugging, Etc.	ルネサス
PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]	Programmer (Unit/SW)	ルネサス
Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]	Programmer (Unit/SW)	ルネサス
外部フラッシュ定義エディタ外部フラッシュメモリへのデータダウンロード用ユーティリティ（エミュレータ用）	Other Emulators and Options	ルネサス
RXファミリ用CS+シミュレータ RXファミリ用シミュレータ [対応IDE: CS+] (Note: 本製品はコンパイラパッケージに含まれています。単体販売はありません。）	Simulator	ルネサス
暗号ライブラリセキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ	Security / Crypto	ルネサス
RXファミリ用 FATファイルシステム [M3S-TFAT-Tiny] RXファミリ用 FATファイルシステム	File System	ルネサス
RXファミリ用音声録音・再生システム [M3S-S2-Tiny] RXファミリ用音声再生システム	Sound / Voice	ルネサス
SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ	Serial Memory	ルネサス
RXファミリ用 DSPライブラリ DSPで使用される数値演算機能を汎用マイコンを用いて実現するソフトウェアライブラリ	DSP / FFT	ルネサス
ディスプレイ対応開発支援ツール QE for Display Renesas製ディスプレイコントローラのLCD表示機能を使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU: RZ, RX, RA]	Solution Toolkit	ルネサス
RX スマート・コンフィグレータ「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRXファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。	Solution Toolkit	ルネサス
統合開発環境 e² studio RXファミリ向け情報 Eclipseベースルネサス統合開発環境	IDE and Coding Tool	ルネサス
RXファミリ用e² studioシミュレータ RXファミリ用シミュレータ [対応IDE: e² studio] (Note: 本製品はルネサス統合開発環境e² studioに含まれています。単体販売はありません。）	Simulator	ルネサス
Renesas IAR Embedded Workbench Device-Support-Packages Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.	IDE and Coding Tool	ルネサス
RX Driver Package RXファミリ用デバイスドライバセット（主要ミドルウェアを含む）。ターゲットデバイス：RX130, RX23W, RX231, RX24U, RX64M, RX65N, RX66T, RX71M, RX72Mなど。	Software Package	ルネサス
Reality AI Utilities ルネサスe² studio向けプラグインモジュール	Solution Toolkit	ルネサス
SPIシリアルEEPROMドライバ SPIバスシリアルEEPROM R1EX25xxxシリーズ、HN58X25xxxシリーズ用デバイスドライバ	Serial Memory	ルネサス
+ 3件追加表示 26件

RTK5RX6600C00000BJ

Evaluation

詳しくはこちら

Target Board for RX660

Target Board for RX660は、RX660の評価、試作および開発に利用できます。本製品はエミュレータ回路を搭載しているので、E2エミュレータLiteを必要とせずにアプリケーションを開発できます。すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを搭載しているため、簡単に試作することができます...

主要ドキュメント:

Target Board for RX660 ユーザーズマニュアル Rev.1.00

RX660-Starter-Kit

Starter

詳しくはこちら

Renesas Starter Kit for RX660

Renesas Starter Kit for RX660は、RX660(コードフラッシュ1MB、ピン数144-pin)の入門用に最適なスタータキットです。
LCDディスプレイモジュール、オンチップデバッギングエミュレータが添付されております。Renesas Starter...

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

Processing table

	Carrier Type	PLP	Bit Size	CPU	Program Memory (KB)	Data Flash (KB)	RAM (KB)	Supply Voltage (V)	Operating Freq (Max) (MHz)	Sub-clock (32.768 kHz)	Lead Count (#)	I/O Ports	Ethernet	UART (#)	SPI (#)	I2C (#)	CAN Interface	DMA	Timer	ADC	DAC	Human Machine Interface	RTC	Watchdog Timer (ch)	LVD or PVD	Debug Interface	Pkg. Type	Pkg. Dimensions (mm)	Moisture Sensitivity Level (MSL)	Price (USD) \| 1ku	ご購入 / サンプル
(208) アクティブ (0) Obsolete / NRND / LTB	Tray Tray (Full Carton)	最大値 The duration date of a product in the Product Longevity Program (PLP). 最小値 The duration date of a product in the Product Longevity Program (PLP).	最大値 Number of bits supported by the device. 最小値 Number of bits supported by the device.	RXv3	最大値最小値	最大値 Data Flash memory size. 最小値 Data Flash memory size.	最大値 Random access memory size. 最小値 Random access memory size.	最大値 Power supply voltage or voltage range of the device. 最小値 Power supply voltage or voltage range of the device.	最大値 Operating frequency range. 最小値 Operating frequency range.	いいえはい	最大値最小値	最大値 Number of input/output ports. 最小値 Number of input/output ports.	No	最大値 Number of universal asynchronous receiver/transmitter (UART) channels. 最小値 Number of universal asynchronous receiver/transmitter (UART) channels.	最大値 Number of serial peripheral interface (SPI) channels. 最小値 Number of serial peripheral interface (SPI) channels.	最大値 Number of I2C channels. 最小値 Number of I2C channels.	CAN FD x 1-ch CAN x 1-ch	Yes	8-bit x 3-ch 8-bit x 4-ch 16-bit x 11-ch 16-bit x 12-ch 32-bit x 2-ch 32-bit x 3-ch	12-bit x 10-ch 12-bit x 14-ch 12-bit x 17-ch 12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえはい	最大値最小値	はい	JTAG/Single-wire Serial Single-wire Serial	LFQFP	7 x 7 x 1.7 10 x 10 x 1.7 12 x 12 x 1.7 14 x 14 x 1.7 20 x 20 x 1.7	3	最大値 Price estimate for 1,000 units; pricing is subject to change. 最小値 Price estimate for 1,000 units; pricing is subject to change.	Buy / Quote Get Samples
型名	Logical Operator	Logical Operator		Logical Operator						Logical Operator			Logical Operator				Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator
R5F56604ADFB#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	512	32	128	2.7 - 5.5	120	いいえ	144	134	No	15	16	17	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.179	Buy / Quote
R5F56609AGFM#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	64	56	No	12	13	13	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3		Buy / Quote
R5F56609CDFP#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	90	No	14	15	16	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	14 x 14 x 1.7	3	4.932	Buy / Quote
R5F56609EGFP#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	100	91	No	14	15	16	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	JTAG/Single-wire Serial	LFQFP	14 x 14 x 1.7	3		Buy / Quote
R5F56609DDFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	144	132	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.828	Buy / Quote
R5F56609GDFP#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	89	No	14	15	16	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	14 x 14 x 1.7	3	4.932	Buy / Quote
R5F56609ADFM#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	64	56	No	12	13	13	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3		Buy / Quote
R5F56609BGFN#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	80	72	No	13	14	15	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	5.354	Buy / Quote
R5F56609DGFN#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	80	70	No	13	14	15	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	5.058	Get Samples, Buy / Quote
R5F56609HGFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	144	131	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.917	Get Samples, Buy / Quote
R5F56609AGFM#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	64	56	No	12	13	13	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3	4.693	Buy / Quote
R5F56609CDFP#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	90	No	14	15	16	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	14 x 14 x 1.7	3	4.85	Buy / Quote
R5F56609FDFB#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	144	133	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	6.042	Buy / Quote
R5F56609BDFN#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	80	72	No	13	14	15	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	5.025	Buy / Quote
R5F56609DDFM#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	64	54	No	12	13	13	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3		Buy / Quote
R5F56609GDFP#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	89	No	14	15	16	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	14 x 14 x 1.7	3	4.85	Buy / Quote
R5F56609BGFN#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	80	72	No	13	14	15	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	5.354	Buy / Quote
R5F56609DGFN#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	80	70	No	13	14	15	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	5.058	Get Samples, Buy / Quote
R5F56609HGFP#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	89	No	14	15	16	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	14 x 14 x 1.7	3	5.709	Buy / Quote
R5F56609AGFN#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	80	72	No	13	14	15	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	4.915	Buy / Quote
R5F56609CGFB#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	144	132	No	15	16	17	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.972	Buy / Quote
R5F56609FDFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	144	133	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.828	Buy / Quote
R5F56609BDFN#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	80	72	No	13	14	15	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	5.025	Buy / Quote
R5F56609DDFM#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	64	54	No	12	13	13	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3		Buy / Quote
R5F56609BDFB#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	144	134	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	20 x 20 x 1.7	3	6.042	Buy / Quote
R5F56609CGFN#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	80	70	No	13	14	15	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	4.915	Buy / Quote
R5F56609FGFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	144	133	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.76	Buy / Quote
R5F56609BGFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	144	134	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	20 x 20 x 1.7	3	6.221	Buy / Quote
R5F56609DDFP#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	90	No	14	15	16	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	14 x 14 x 1.7	3	5.275	Buy / Quote
R5F56609HDFB#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	144	131	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.07	Get Samples, Buy / Quote
R5F56609ADFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	144	134	No	15	16	17	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.42	Buy / Quote
R5F56609BGFL#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	48	40	No	9	10	10	CAN FD x 1-ch	Yes	8-bit x 3-ch, 16-bit x 11-ch, 32-bit x 2-ch	12-bit x 10-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	7 x 7 x 1.7	3	4.633	Get Samples, Buy / Quote
R5F56609DGFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	144	132	No	15	16	17	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	20 x 20 x 1.7	3	6.221	Buy / Quote
R5F56609HDFP#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	89	No	14	15	16	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	14 x 14 x 1.7	3	5.363	Buy / Quote
R5F56609AGFL#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	48	40	No	9	10	10	CAN x 1-ch	Yes	8-bit x 3-ch, 16-bit x 11-ch, 32-bit x 2-ch	12-bit x 10-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	7 x 7 x 1.7	3		Buy / Quote
R5F56609CDFN#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	80	70	No	13	14	15	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	4.612	Buy / Quote
R5F56609EGFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	144	133	No	15	16	17	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.76	Buy / Quote
R5F56609BDFL#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	48	40	No	9	10	10	CAN FD x 1-ch	Yes	8-bit x 3-ch, 16-bit x 11-ch, 32-bit x 2-ch	12-bit x 10-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	7 x 7 x 1.7	3		Buy / Quote
R5F56609CGFP#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	90	No	14	15	16	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	14 x 14 x 1.7	3	5.165	Buy / Quote
R5F56609GDFB#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	144	131	No	15	16	17	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.619	Buy / Quote
R5F56609ADFL#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	48	40	No	9	10	10	CAN x 1-ch	Yes	8-bit x 3-ch, 16-bit x 11-ch, 32-bit x 2-ch	12-bit x 10-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	7 x 7 x 1.7	3		Buy / Quote
R5F56609BGFM#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	64	56	No	12	13	13	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3	4.387	Get Samples, Buy / Quote
R5F56609DGFM#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	64	54	No	12	13	13	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3		Buy / Quote
R5F56609HDFP#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	100	89	No	14	15	16	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	14 x 14 x 1.7	3	5.275	Buy / Quote
R5F56609AGFL#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	48	40	No	9	10	10	CAN x 1-ch	Yes	8-bit x 3-ch, 16-bit x 11-ch, 32-bit x 2-ch	12-bit x 10-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	7 x 7 x 1.7	3	4.477	Buy / Quote
R5F56609CDFN#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	80	70	No	13	14	15	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 17-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	Single-wire Serial	LFQFP	12 x 12 x 1.7	3	4.612	Buy / Quote
R5F56609BDFM#10 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	Tray (Full Carton)	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	64	56	No	12	13	13	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3		Buy / Quote
R5F56609GDFB#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	はい	144	131	No	15	16	17	CAN x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 3-ch	12-bit x 24-ch	12-bit x 2-ch	Remote control signal receiver	はい	2	はい	JTAG/Single-wire Serial	LFQFP	20 x 20 x 1.7	3	5.42	Buy / Quote
R5F56609ADFL#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	48	40	No	9	10	10	CAN x 1-ch	Yes	8-bit x 3-ch, 16-bit x 11-ch, 32-bit x 2-ch	12-bit x 10-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	7 x 7 x 1.7	3	4.186	Buy / Quote
R5F56609BGFM#30 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	Tray	TBD	32	RXv3	1024	32	128	2.7 - 5.5	120	いいえ	64	56	No	12	13	13	CAN FD x 1-ch	Yes	8-bit x 4-ch, 16-bit x 12-ch, 32-bit x 2-ch	12-bit x 14-ch	12-bit x 2-ch	Remote control signal receiver	いいえ	2	はい	Single-wire Serial	LFQFP	10 x 10 x 1.7	3	4.387	Get Samples, Buy / Quote

Tips for Using This Parametric Table:

Hide Filters button in header: Collapse or expands filters
Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
Reset button in header: Reset all filters to the page default
Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
Export button in header: Export the filtered results of the table to an Excel document
Filter parts search bar in header: Type to filter table results by part number
Hide column button in column headers: Select to hide columns in table
AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
Document icon next to product name in row: View the featured document for this product
Chip icon next to the right of the document icon in row: View the block diagram for this product
Cart icon to the right of the chip icon: Indicates that samples are available for this product

ビデオ&トレーニング

RX660音声認識

本ビデオは、RX660を搭載する音声認識ボードを紹介します。ボード情報、ツールや実際に使用される場所で評価結果等を提示します。

Video List

RX660音声認識

ニュース＆ブログ

ハードウェアマニュアルの疑問点を解消！　ハードウェアマニュアルガイド	ブログ	2023年4月6日
32bitマイコンの業界を牽引してきたRXファミリの新製品に乗り換えよう!! そのポートフォリオに迫る	ブログ	2023年3月20日
RXマイコンの低消費電力モード使い分けとコツ	ブログ	2023年2月27日
RXファミリのソフトウェアの歴史と今後の展望 #6	ブログ	2023年1月23日
RXファミリのソフトウェアの歴史と今後の展望 #5	ブログ	2022年9月1日
RXv3コア×CC-RX V3.04で6.0 CoreMarks/MHzを達成！	ブログ	2022年8月5日
1chipでシステム制御もインバータ制御もできる５V電源対応32bit汎用マイコンRX660	ブログ	2022年8月2日
Target Board for RX Familyであなたの創造力を形に！	ブログ	2022年7月22日
RXファミリのソフトウェアの歴史と今後の展望 #4	ブログ	2022年7月11日
DSPを身近に！RXファミリの最新ローエンドマイコンRX140でデジタルフィルタを実現！	ブログ	2022年6月15日
RXマイコンの基板パターン設計ガイドのご紹介	ブログ	2022年4月19日
RXファミリのソフトウェアの歴史と今後の展望 #3	ブログ	2022年4月5日
セカンダリMCUのOTA、RXファミリで実現してみませんか？～FreeRTOS編～	ブログ	2022年3月9日
動画でスムーズな開発のスタートを支援！RX開発環境の使い方ビデオポータルのご紹介	ブログ	2022年3月4日
RXファミリのソフトウェアの歴史と今後の展望 #1	ブログ	2022年1月27日
32bit MCU RXへの移植開発を楽にするアイテム！	ブログ	2021年12月1日
プロジェクトの迅速な立ち上げを可能にする、スマート・コンフィグレータのボードサポート機能ご紹介	ブログ	2021年10月6日
RXファミリユーザインタビュー　日立ソリューションズ・テクノロジー	ブログ	2021年9月28日
ルネサスによる、Functional Safety over EtherCATへの取り組み	ブログ	2021年9月17日
FOTA（Firmware Update Over-The-Air)を簡単構築、RXファミリ Firmware Update ミドルウェアのご紹介	ブログ	2021年8月5日
RXファミリマイコンでDSPを体感！無償のサンプルプログラムでDSPの挙動を可視化！	ブログ	2021年7月30日
15年以上のサポート！　RX MCU長期製品供給プログラム(PLP) のご紹介	ブログ	2021年7月12日
RXマイコンのソフト開発を始めよう! e2 studioはじめの一歩	ブログ	2021年7月1日

発振子情報

以下の発振子メーカサイトからRX660の各製品に適合する発振子とマッチング回路を参照することができます。
発振子ならびにマッチングの詳細については、各発振子メーカーへお問い合わせください。
【メインクロック用発振子/サブクロック用発振子】
京セラ(株)：RX660の発振評価結果はこちら
 (株)村田製作所：リンク先ページの、ICメーカから“Renesas Electronics”を選択し、IC品名に“R5F5660“または"RX660"を入力して検索してください。
日本電波工業(株)：RX660の欄の評価水晶振動子の情報を参照してください。
セイコーインスツル(株)：RX660の欄のマッチングデータを参照してください。

発振子に関する情報は下記アプリケーションノートも用意していますので、併せてご参照ください
メインクロック回路、サブクロック回路のデザインガイド Rev.1.01 (PDF | English, 日本語)
