概要

RX130グループは最大36チャネルの静電容量式タッチセンサを内蔵しています。この静電容量式タッチセンサは従来の検出方法を改善し、ノイズ耐性、感度、耐水性 を大幅に向上させました。これにより、誤動作が少なく、アクリル・ガラス以外に木材、布、石など様々なカバー素材に適用できるだけでなく、台所等の水回り製品にも安心して使用できます。機能安全に対応したハードウェアを多数搭載しており、家電の安全規格IEC/UL60730に容易に対応することができます。 5V動作に対応しており、 洗濯機やIHクッキングヒータなどで、タッチパネルを持っている家電製品や産業機器に最適です。

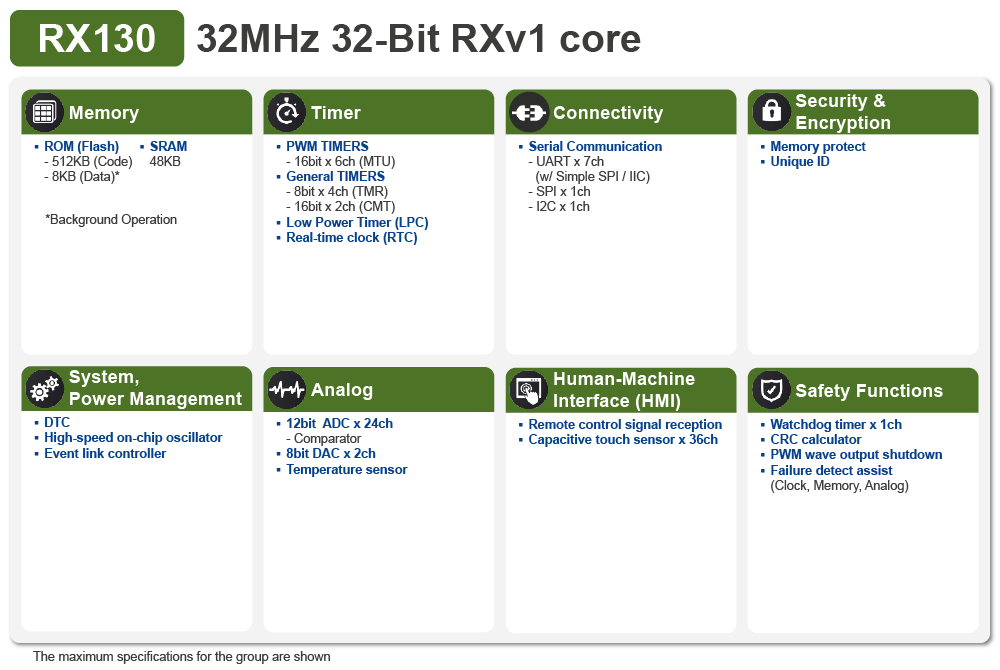

RX130 Block Diagram

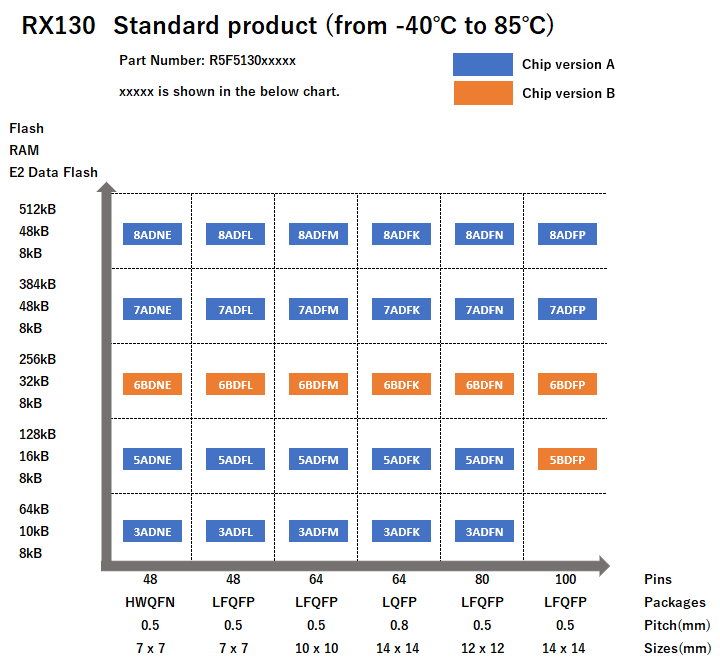

Pin-Memory Diagram of RX130 standard products

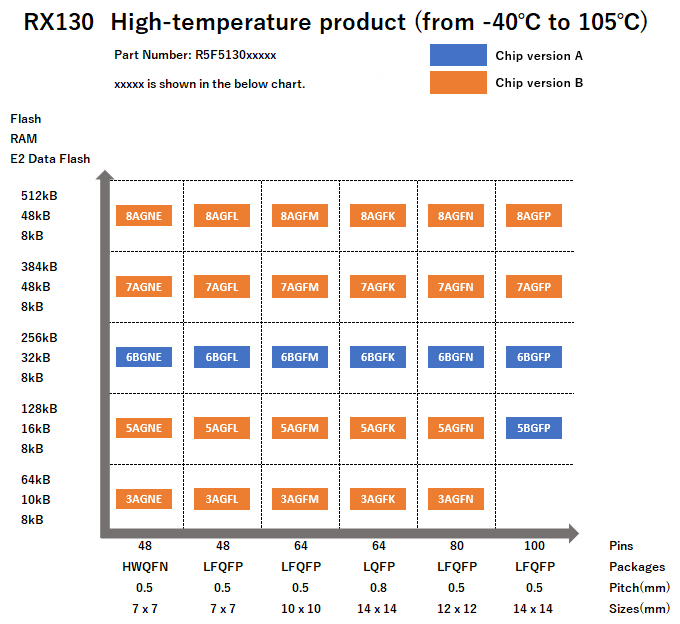

Pin-Memory Diagram of RX130 High-temperature products
