Target Board for RX66N
Target Board for RX66Nは、RX66Nの評価、試作および開発に利用できます。本製品はエミュレータ回路を搭載しているので、E2エミュレータLiteを必要とせずにアプリケーションを開発できます。すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを搭載しているため、簡単に試作することができます...
概要
説明

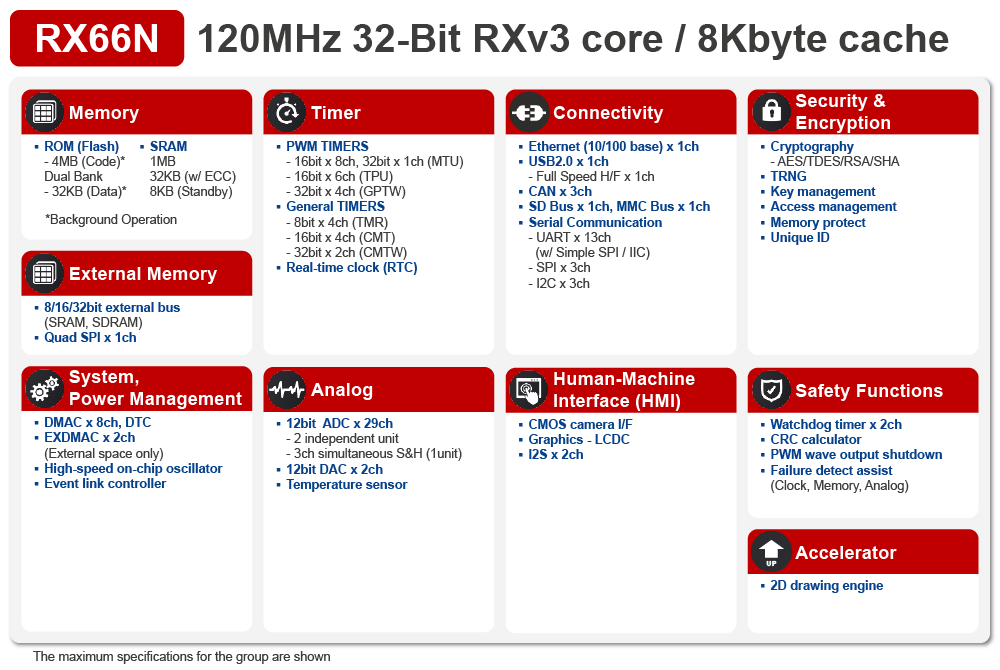

RX66Nグループマイコンは、RXの第3世代のCPUコア「RXv3コア」を搭載し、120MHzで動作するハイパフォーマンス製品です。 120MHzでの読み出し動作が可能な4MBのフラッシュメモリ、1MBのSRAM、182本もの汎用入出力ポートにより、機器のリアルタイム制御とネットワーク機能をシングルチップで実現します。 産業、民生機器に要求されるHMI、セキュリティ等の機能も同時にカバーし、筐体の小型化と開発期間の短縮に貢献します。
特長
- 120MHz動作 RXv3コア、倍精度FPU、割り込み応答を高速化するレジスタ一括退避機能
- 4MBフラッシュメモリ（120MHzリードアクセス、デュアルバンク機能）、1MB SRAM
- 182本の汎用入出力ポート
- Ethernet、SDホストI/F、USB 2.0 フルスピード、3ch CAN、QSPI
- TFT LCDコントローラ、2D描画エンジン、シリアルサウンドI/F、CMOSカメラI/F
- 暗号エンジン（AES、3DES、RSA、ECC、SHA、TRNG）、鍵管理、フラッシュメモリ保護機能
- 2.7V～3.6V動作の単一電源

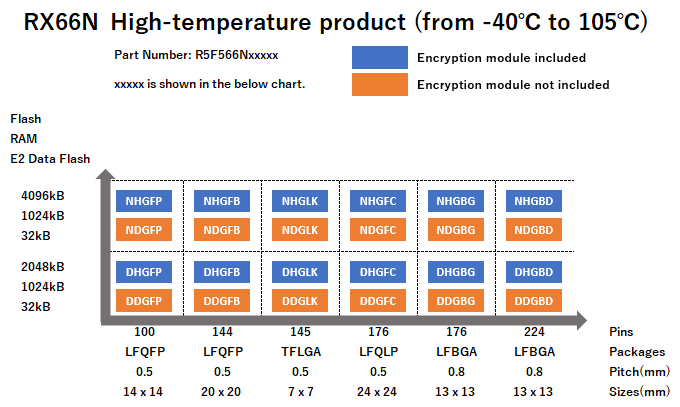

- 動作周囲温度 -40～85℃/-40～105℃
製品比較
アプリケーション
- 産業
- OA
- 民生
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RXファミリ用 DSPライブラリ DSPで使用される数値演算機能を汎用マイコンを用いて実現するソフトウェアライブラリ
|
DSP / FFT | ルネサス |
| RXファミリ用 FATファイルシステム [M3S-TFAT-Tiny] RXファミリ用 FATファイルシステム
|
File System | ルネサス |
| RXファミリ用リアルタイムOS [RI600PX] μITRON4.0/PX保護機能拡張に準拠したRXファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
|
ITRON OS | ルネサス |
| RXファミリ用リアルタイムOS [RI600V4] μITRON4.0仕様準拠 RXファミリ用リアルタイムOS [対応IDE: 統合開発環境e2 studio, CS+]
|
ITRON OS | ルネサス |
| RXファミリ用 TCP/IPプロトコルスタック [M3S-T4-Tiny] RXファミリ用超小型TCP/IPプロトコルスタック [高速版]
|
Protocol Stack | ルネサス |
| 暗号ライブラリ セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
|
Security / Crypto | ルネサス |
| Trusted Secure IPドライバ Trusted Secure IPドライバ・ソフトウェア。AES(128/256bit鍵)、AES-GCM、AES-CMAC、乱数生成。AES鍵管理機能、セキュアファームウェアアップデート/セキュアブートといった機能を高速・安全に実行可能。
|
Security / Crypto | ルネサス |
| RX Driver Package RXファミリ用デバイスドライバセット（主要ミドルウェアを含む）。ターゲットデバイス：RX130, RX23W, RX231, RX24U, RX64M, RX65N, RX66T, RX71M, RX72Mなど。
|
Software Package | ルネサス |
| RXファミリ用 音声録音・再生システム [M3S-S2-Tiny] RXファミリ用 音声再生システム
|
Sound / Voice | ルネサス |
| USBドライバ マイコン内蔵のUSBインターフェース、及びUSB ASSPを使用したUSB通信が可能なデバイスドライバ
|
USB | ルネサス |
| RXファミリ用C/C++コンパイラパッケージ [CC-RX] RXファミリ用C/C++コンパイラパッケージ。[対応する統合開発環境: CS+, e² studio, High-performance Embedded Workshop]
|
Compiler/Assembler | ルネサス |
| E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | ルネサス |
| E20エミュレータ [R0E000200KCT00] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。RX600,RX700シリーズ向け高機能デバッグ対応版。RX600,RX700以外のマイコンではE2エミュレータLite相当のデバッグ機能を提供。 [Suppor MCU/MPU: RX, RL78, RH850, V850, 78K0R, 78K0, R8C]
|
Emulator | ルネサス |
| E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | ルネサス |
| PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
|
Programmer (Unit/SW) | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| ディスプレイ対応開発支援ツール QE for Display Renesas製ディスプレイコントローラのLCD表示機能を使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU: RZ, RX, RA]
|
Solution Toolkit | ルネサス |
| RX ファミリ Renesas FreeRTOS RXマイコン用FreeRTOS™ソフトウェアプラットフォーム。Firmware Integration Technology（FIT）と組み合わせて簡単にFreeRTOS™アプリケーションの作成を実現。
|
FreeRTOS | ルネサス |
| 統合開発環境 CS+ ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0]
(Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
|
IDE and Coding Tool | ルネサス |
| RX スマート・コンフィグレータ 「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRXファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。
|
Solution Toolkit | ルネサス |
| Security Key Management Tool ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール
ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。
|
Solution Toolkit | ルネサス |
| 統合開発環境 e² studio RXファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
| Renesas IAR Embedded Workbench Device-Support-Packages Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
|
IDE and Coding Tool | ルネサス |
| SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ
|
Serial Memory | ルネサス |
| Reality AI Utilities ルネサスe² studio向けプラグインモジュール
|
Solution Toolkit | ルネサス |
| I²C シリアルEEPROMドライバ I²Cバス シリアルEEPROM R1EX24xxxシリーズ、R1EV24xxxシリーズおよびHN58X24xxxシリーズ用デバイスドライバ
|
Serial Memory | ルネサス |
| SPIシリアルEEPROMドライバ SPIバス シリアルEEPROM R1EX25xxxシリーズ、HN58X25xxxシリーズ用デバイスドライバ
|
Serial Memory | ルネサス |
| ファームウェアアップデートモジュール ファームウェアアップデートモジュールを使う事により、ファームウェアアップデート機能とセキュアブート機能をユーザアプリケーションへ容易に組み込むことができます。
|
Security / Crypto | ルネサス |
| RXファミリ用 JPEG圧縮/伸張ソフトウェアライブラリ RXファミリ用 JPEG圧縮/伸張ソフトウェアライブラリ。JPEGデコーダとJPEGエンコーダがあります。
|
Imaging | ルネサス |
|
29件
|
||
サンプルコード
ボード＆キット
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
ビデオ&トレーニング
New RX72N and RX66N MCUs with Excellent Real-Time Performance
Video List
イベント＆ウェビナー
ニュース＆ブログ
| RXファミリのソフトウェアの歴史と今後の展望 #9 -Design IoT latest provisioning scheme with RX MCU-- | ブログ | 2023年6月1日 |
| IoT機器に潜む脅威に備えるべきセキュリティ対策とは | ブログ | 2023年5月19日 |
| RXファミリのソフトウェアの歴史と今後の展望 #8: IoTアプリケーション のセキュリティ | ブログ | 2023年4月18日 |
| ハードウェアマニュアルの疑問点を解消！ ハードウェアマニュアルガイド | ブログ | 2023年4月6日 |
| RXファミリのソフトウェアの歴史と今後の展望 #7: セルラー接続 | ブログ | 2023年3月28日 |
| もっと見る |
発振子情報
以下の発振子メーカサイトから“RX66N“の各製品に適合する発振子とマッチング回路を参照することができます。
発振子ならびにマッチングの詳細については、各発振子メーカーへお問い合わせください。
【メインクロック用発振子/サブクロック用発振子】
京セラ(株)：RX66Nの発振評価結果はこちら
(株)村田製作所：リンク先ページの、ICメーカから“Renesas Electronics”を選択し、IC品名に“R5F566N“または"RX66N“を入力して検索してください。
発振子に関する情報は下記アプリケーションノートも用意していますので、併せてご参照ください
メインクロック回路、サブクロック回路のデザインガイド Rev.1.01
(PDF | English, 日本語)
